Программа
РАСЧЕТА СТЕРЖНЕВЫХ КОНСТРУКЦИЙ.
1. Назначение программы.
Программа предназначена для статического расчета плоских стержневых
конструкций (балок, рам, ферм, арок и т.п.) с любой степенью статической
неопределимости. В результате расчета вычисляются деформации конструкции
(линейные перемещения и углы поворота узлов) и усилия в стержнях (нормальные
и поперечные силы и изгибающие моменты). Возможен расчет на несколько видов
загружений (постоянных, длительных, кратковременных и особых) и подбор
наиболее невыгодных сочетаний нагрузок с учетом коэффициентов сочетаний.
2. Использование программы.
Для подготовки исходных данных составляется расчетная схема конструкции с
указанием размеров, нагрузок и сечений стержней.
Нумеруются узлы конструкции. При этом следует придерживаться следующих правил:
а) номера узлов - целые числа, начиная с единицы, без пропуска номеров;
б) узлом считается место изменения направления оси конструкции, изменения
сечения конструкции;
в) для облегчения последующего расчета конструкции узлы можно назначать не
только в местах, указанных в пункте "б", но и там, где требуется получить
значения перемещений и усилий, например, в местах приложения нагрузок;
г) для экономии памяти ЭВМ и сокращения времени расчета желательно стремиться
к тому, чтобы максимальная разность номеров узлов стержней по всей
конструкции была минимальной (особенно для конструкций, содержащих несколько
десятков узлов и стержней).
Нумеруются стержни конструкции в любом порядке целыми числами, начиная с
единицы, без пропуска номеров.
Нумеруются опоры конструкции в любом порядке целыми числами, начиная с
единицы, без пропуска номеров.
Нумеруются типы сечений элементов в любом порядке целыми числами, начиная с
единицы, без пропуска номеров.
После этого заполняются шесть документов (таблиц) с исходными данными.
Документ 0 включает в себя одну строку, в которой указываются через
запятую в следующем порядке:
- количество узлов в конструкции;
- количество стержней;
- количество опорных узлов;
- количество типов сечений (жесткостей) стержней;
- количество нагрузок.
Документ 1 содержит информацию о координатах узлов конструкции и включает
в себя столько строк, сколько узлов в конструкции. В каждой строке через
запятую указываются:
- координата X (в метрах);
- координата Y (в метрах) узла.
Система координат принята такой, что ось X направлена горизонтально
слева направо, ось Y - вертикально снизу вверх. Номер строки документа
соответствует номеру узла.
Документ 2 содержит информацию о стержнях конструкции и включает в себя
столько строк, сколько стержней в конструкции. В каждой строке через запятую
указываются:
- номер узла в начале;
- номер узла в конце;
- тип опирания;
- тип сечения (жесткости) стержня.
Номер узла в начале должен быть меньше номера узла в конце стержня.
Возможны четыре типа опирания стержня:
0 - жесткое в начале и в конце;
1 - шарнирное в начале и жесткое в конце;
2 - жесткое в начале и шарнирное в конце;
3 - шарнирное в начале и в конце.
Тип сечения - номер строки документа 4, в которой описаны геометрические
характеристики сечения. Номер строки документа соответствует номеру стержня.
Документ 3 содержит информацию об опорах конструкции и включает в себя
столько строк, сколько опорных узлов у конструкции. В каждой строке через
запятую указываются:
- номер узла;
- тип опоры.
Возможны четыре типа опор:
0 - жесткое защемление;
1 - шарнирная опора, препятствующая смещению вдоль оси X;
2 - шарнирная опора, препятствующая смещению вдоль оси Y;
3- шарнирная опора, препятствующая смещению вдоль осей X и Y.
Документ 4 содержит информацию о геометрических характеристиках сечения и
включает в себя столько строк, сколько различных сечений в конструкции. В
каждой строке записываются через запятую:
EF (Т),
EI (ТхМ2);
где E - модуль упругости материала стержня (Т/М2);
F - площадь сечения (М2).
I - момент инерции сечения в плоскости конструкции (М4);
Документ 5 содержит информацию о нагрузках, действующих на конструкцию. В
каждой строке записываются через запятую:
- номер узла или номер элемента, к которому приложена нагрузка;
- тип нагрузки;
- величина нагрузки;
- расстояние от начала стержня до начала нагрузки;
- расстояние от начала стержня до конца нагрузки;
- номер загружения.
Возможны шесть типов нагрузок:
1 - сосредоточенная узловая, параллельная оси X (Т);
2 - сосредоточенная узловая, параллельная оси Y (Т);
3 - узловой момент (пара сил, ТхМ);
4 - сосредоточенная сила, приложенная перпендикулярно оси стержня (Т);
5 - равномерно распределенная нагрузка, приложенная перпендикулярно оси
стержня (Т/М);
6 - момент (пара сил), приложенный к стержню (ТхМ);
Правило знаков для величины нагрузок:
для типов 1 и 2 - положительное направление нагрузки - против
направления соответствующей оси;
для типов 3 и 6 - положительное направление - против часовой стрелки;
для нагрузок, действующих на стержни: если повернуть плоскость чертежа так,
чтобы начало стержня была слева, а конец стержня - справа, то положительное
направление нагрузок для типов 4 и 5 - сверху вниз.
Расстояние от начала стержня до начала нагрузки указывается в метрах для типов
нагрузок 4, 5, 6 (для остальных - 0). Расстояние от начала стержня до
конца нагрузки указывается в метрах для типа нагрузки 5 (для остальных
- 0).
Номер загружения - целое число, начиная с единицы. Усилия и деформации
конструкции вычисляются для каждого загружения отдельно.
Исходные данные можно вводить в программе с клавиатуры или из текстового
файла, введя его имя по требованию.
Вывод результатов расчета возможен в текстовый файл или на принтер.
Правило знаков для перемещений узлов: положительное линейное перемещение
совпадает с направлением координатных осей; положительный поворот - по
часовой стрелке.

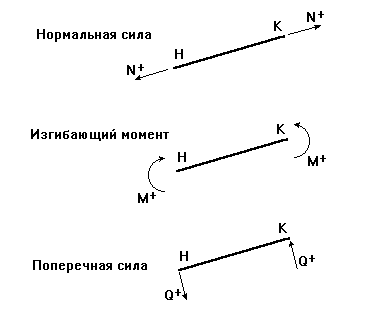

Правило знаков для усилий в стержнях:
3. Пример расчета.
Рассчитать решетчатый прогон с неразрезным верхним поясом из двух швеллеров
№30 и решеткой из швеллеров №10. Нагрузка: первое загружение - равномерно
распределенная нагрузка 0.2 т/м; второе загружение - сосредоточенные силы
P=5.9 т.

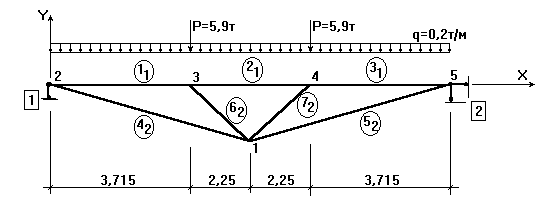

На схеме узлы обозначены цифрами, стержни - цифрами с индексом в кружках
(индекс - номер типа сечения), опоры - цифрами в прямоугольниках. Размеры на
чертеже в метрах.
Документ 0:
5, 7, 2, 2, 5
Документ 1:
5.965, -1.5
0, 0
3.715, 0
8.215, 0
11.93, 0
Документ 2:
2, 3, 1, 1
3, 4, 0, 1
4, 5, 2, 1
1, 2, 3, 2
1, 3, 3, 2
1, 4, 3, 2
1, 5, 3, 2
Документ 3:
2, 2
5, 3
Документ 4:
170100, 2440
22890, 4.3
Документ 5:
1, 5, 0.2, 0, 3.715, 1
2, 5, 0.2, 0, 4.5, 1
3, 5, 0.2, 0, 3.715, 1
3, 2, 5.9, 0, 0, 2
4, 2, 5.9, 0, 0, 2
ИСХОДНЫЕ ДАННЫЕ
---------------
ДОКУМЕНТ 0: 5 , 7 , 2 , 2 , 5
ДОКУМЕНТ 1 (координаты):
5.965 ,-1.5
0 , 0
3.715 , 0
8.215 , 0
11.93 , 0
ДОКУМЕНТ 2 (стержни):
2 , 3 , 1 , 1
3 , 4 , 0 , 1
4 , 5 , 2 , 1
1 , 2 , 3 , 2
1 , 3 , 3 , 2
1 , 4 , 3 , 2
1 , 5 , 3 , 2
ДОКУМЕНТ 3 (опоры):
2 , 2
5 , 3
ДОКУМЕНТ 4 (жесткости):
170100 , 2440
22890 , 4.3
ДОКУМЕНТ 5 (нагрузки):
1 , 5 , .2 , 0 , 3.715 , 1
2 , 5 , .2 , 0 , 4.5 , 1
3 , 5 , .2 , 0 , 3.715 , 1
3 , 2 , 5.9 , 0 , 0 , 2
4 , 2 , 5.9 , 0 , 0 , 2
4. Пример вывода результатов.
ПЕРЕМЕЩЕНИЯ УЗЛОВ
| № узла | Загружение | Горизонтальное, Мм | Вертикальное, мм | Угол поворота, Рад | | 1 | 1 2 | 0,09 0,56 | -3,59 -23,20 | 0,00000 0,00000 | | 2 | 1 2 | 0,17 1,11 | -0,00 -0,00 | 0,00066 0,00430 | | 3 | 1 2 | 0,11 0,71 | -3,83 -24,75 | 0,00066 0,00430 | | 4 | 1 2 | 0,06 0,40 | -3,83 -24,75 | -0,00066 -0,00430 | | 5 | 1 2 | 0,00 0,00 | -0,00 -0,00 | 0,00000 0,00000 |
УСИЛИЯ В СТЕРЖНЯХ
| Стержень | Загружение | Продольная Сила, Т | Изгибающие моменты, ТхМ | Поперечные силы, Т | | в начале | в конце | в начале | в конце | | 1 | 1 2 | -2,859 -18,473 | 0,000 0,000 | 0,381 4,661 | 0,474 1,255 | -0,269 1,255 | | 2 | 1 2 | -1,781 -11,505 | 0,381 4,661 | 0,381 4,661 | 0,450 0,000 | -0,450 0,000 | | 3 | 1 2 | -2,859 -18,473 | 0,381 4,661 | 0,000 0,000 | 0,269 -1,266 | -0,474 -1,255 | | 4 | 1 2 | 2,948 19,049 | 0,000 0,000 | 0,000 0,000 | 0,000 0,000 | 0,000 0,000 | | 5 | 1 2 | -1,296 -8,375 | 0,000 0,000 | 0,000 0,000 | 0,000 0,000 | 0,000 0,000 | | 6 | 1 2 | -1,296 -8,375 | 0,000 0,000 | 0,000 0,000 | 0,000 0,000 | 0,000 0,000 | | 7 | 1 2 | 2,948 19,049 | 0,000 0,000 | 0,000 0,000 | 0,000 0,000 | 0,000 0,000 |
