Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции

Далее, по результатам комплексного анализа основных элементов производственного процесса, формирующих ОПФ и ВПФ, проводится их количественная оценка, и данные заносятся в таблицу 4.2 Таблица 4.2. Количественная оценка опасных и вредных производственных факторов

п

п

Опасные и вредные производственные факторыНаименование операций

Значение фактора, действующего

(ед. измерения)

Регламентированное нормами

предельно- допустимое значение

Количество работающих, подверженных воздействию

Продолжи-

тельность воздействия (час/раб.день)

Вероятность действия фактора

(опред. по формуле **)

1.

Опасный уровень электрического тока

- оснащение компьютеров специальным программным обеспечением (ПО),

- анализ поставленной задачи и определение ТЗ,

- создание текстов ПО,

- отладка ПО на универсальных вычислительных машинах (ВМ).

U = 220 В

I = 0,22А

Переменный ток 50 Гц

U = 36 В, I = 6 мА,

при Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции > 1,0 с

5 чел

5 чел

3 чел

4 чел

3 ч

5 ч

4 ч

6 ч

38%

63%

50%

75%

2.

Повышенная напряженность электрического или магнитного поля

10 В/м

0,3 А/м

Напряженность электромагнитного поля по электрической составляющей на расстоянии 50 см от поверхности видеомонитора – 10 В/м,

Напряженность электромагнитного поля по магнитной составляющей на расстоянии 50 см от поверхности видеомонитора – 0,3 А/м

3.

Интенсивность электромагнитных излучений (ЭМИ)

менее 10 мкбэр/ч

50 мВт/м2

Максимальный уровень рентгеновского излучения не превышает 10 мкбэр/ч

Интенсивность ультрафиолетового и инфракрасного излучений (10-100 мВт/м2)

Следующим этапом комплексного анализа условий труда является установление или назначение требований к микроклимату, освещенности, шуму и другим факторам, действующим на работающих, и находящихся в пределах требований ГОСТов, ССБТ, СНиПов и СанПиНов (таблицы 4.3-4.6). Таблица 4.3. Микроклимат (СанПиН 2.2.2.542-96)

п

п

Наименование операцииХарактеристика помещений по избыткам теплаКатегория тяжестиПараметры микроклимата (норма/фактич.)
Температура °,СВлажность, %Скорость движения воздуха, м/с
Оснащение компьютеров специальным программным обеспечением (ПО)

Помещение с незначительным избытком теплоты (Q £ 23,2 Дж/м2с)

Легкая 1а

(Работы, производимые сидя и не требующие физического напряжения, при которых расход энергии составляет до

120 ккал/ч (до 139 Вт))

Холодный период года
22-24 / 19-2040-60 / 41-430,1-0,15 / 0,1-0,15
2.

Анализ поставленной задачи и определение ТЗ

Теплый период года
3.

Создание текстов ПО

23-25 / 22-2340-60 / 48-500,2-0,25 / 0,2-0,25
4. Отладка ПО на универсальных вычислительных машинах (ВМ)
Таблица 4.4. Освещенность (СНиП 23-05-95)

п

п

Наименование операцииМинимальный размер объекта различения, ммФонКонтрастРазряд работОсвещенность
Общее, лкМестноеЕстественное, % Совмещенное, %
Оснащение компьютеров специальным программным обеспечением (ПО)0,5 – 1,0 СветлыйБольшой

Работа средней точности

(IVв)

200 / 200100 / 100

Боковое

1,5 / 1,4

Верхнее или комбинированное

2,4 / 2,2

5.

Анализ поставленной задачи и определение ТЗ

6. Создание текстов ПО
7. Отладка ПО на универсальных вычислительных машинах (ВМ)
8.
Таблица 4.5. Производственный шум (ГОСТ 12.003-83)

п

п

Наименование операций (рабочее место, ОПФ, ВПФ, профессия)Характеристика фактора (источник возникновения)Действующее/предельно-допустимое значение (уровни звукового давления, дБ)
Частота, Гц
631252505001000200040008000
Оснащение компьютеров специальным программным обеспечением (ПО)

Электромагнитные шумы

(различные электрические установки)

65/7158/6149/5442/4936/4537/4235/4031/38
9.

Анализ поставленной задачи и определение ТЗ

10. Создание текстов ПО
11. Отладка ПО на универсальных вычислительных машинах (ВМ)
12.
Таблица 4.6. Электромагнитные поля (ГОСТ 12.006-84)

п

п

Наименование операций (рабочее место, ОПФ, ВПФ, профессия)Характеристика Фактическое значениеПредельно-допустимый уровень
ПоляИсточника
Оснащение компьютеров специальным программным обеспечением (ПО)

Напряженность электрического поля

Напряженность

магнитного поля

Мониторы компьютеров, соединительные шины.

10 В/м

0,3 А/м

10 В/м

0,3 А/м

13.

Анализ поставленной задачи и определение ТЗ

14. Создание текстов ПО
15. Отладка ПО на универсальных вычислительных машинах (ВМ)
16.
В результате комплексного анализа труда при работе на компьютере выявлен ряд ОПФ и ВПФ. ОПФ: · Опасный уровень электрического тока. ВПФ: · наличие электромагнитных излучений (ЭМИ), · повышенная напряженность магнитного или электрического поля. Из выявленных факторов все находятся в пределах нормы, только уровень электрического тока выше нормы:
Норма:Фактическое значение:

I = 6 мА

U = 36 В

I = 0,22 А = 220 мА

U = 220 В

4.2. Разработка мер защиты от выявленных ОПФ и ВПФ Одна из самых распространенных мер по предупреждению неблагоприятного воздействия на работающих ОПФ и ВПФ – использование средств коллективной защиты (предназначены для одновременной защиты двух и более работающих) и индивидуальной (одного работающего). При проектировании, строительстве и реконструкции помещений, предназначенных для эксплуатации всех типов ЭВМ, ПЭВМ, производственного оборудования, и обеспечения безопасных условий труда пользователей ПЭВМ необходимо придерживаться санитарных правила и норм СанПиН 2.2.2.542-96 "Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организации работы". Требования к мониторам: Конструкция монитора должна обеспечивать возможность фронтального наблюдения экрана путем поворота корпуса в горизонтальной плоскости вокруг вертикальной оси в пределах ± 30° и в вертикальной плоскости вокруг горизонтальной оси в пределах ± 30° с фиксацией в заданном положении. Дизайн мониторов должен предусматривать окраску в спокойные мягкие тона с диффузным рассеиванием света. Корпус монитора и ПЭВМ, клавиатура должны иметь матовую поверхность одного цвета с коэффициентом отражения 0.4 – 0.6 и не иметь блестящих деталей, способных создавать блики. Конструкция монитора должна предусматривать наличие ручек регулировки яркости и контраста, обеспечивающие возможность регулировки этих параметров от минимальных до максимальных значений. Максимальная напряженность электрической составляющей электромагнитного поля достигается на кожухе дисплея. Допустимые значения параметров неионизирующих электромагнитных излучений от монитора компьютера представлены в таблице 4.6. Как кратковременное, так и длительное воздействие всех видов излучения от экрана монитора считается неопасным для здоровья персонала, обслуживающего компьютеры. Для снижения воздействия перечисленных видов излучения на операторов компьютеров рекомендуется применять мониторы с пониженной излучательной способностью, устанавливать защитные экраны, а также соблюдать регламентированные режимы труда и отдыха. Требования к помещениям: Площадь на одно рабочее место с ПЭВМ должна составлять не менее 6 м2, а объем не менее 20 м3. В зависимости от ориентации окон в помещениях, где установлены компьютеры, рекомендуется следующая окраска стен и пола помещения: - окна ориентированны на юг – стены зеленовато-голубого или светло-голубого цвета, пол - зеленый; - окна ориентированны на север – стены светло-оранжевого или оранжево-желтого цвета, пол – красновато-оранжевый; - окна ориентированны на восток – стены – желто-зеленого цвета, пол – зеленый или красновато-оранжевый; - окна ориентированны на запад – стены – желто-зеленого или голубовато-зеленого цвета, пол – зеленый или красновато-оранжевый. Для внутренней отделки интерьера помещений должны использоваться материалы с коэффициентом отражения для потолка – 0.7–0.8, для стен – 0.5-0.6, для пола – 0.3-0.5. Требования к освещенности: Помещения с ПЭВМ имеет естественное и искусственное освещение. Естественное освещение осуществляться через светопроемы, ориентированные преимущественно на север и северо-восток и обеспечивает коэффициент естественной освещенности (КЕО) не ниже 1.5%. Искусственное освещение в помещениях эксплуатации ПЭВМ осуществляется системой общего равномерного освещения. В производственных и административных помещениях, в случаях преимущественной работы с документами, допускается применение системы комбинированного освещения. Освещенность на поверхности рабочего стола в зоне размещения рабочего документа составляет 300 лк. Допускается установка светильников местного освещения для подсветки документов. Местное освещение не должно создавать бликов на поверхности экрана и увеличивать освещенность экрана более 300 лк. В качестве источников света при искусственном освещении наиболее приемлемыми являются люминесцентные лампы белого света (ЛБ) и лампы тепло-белого света (ЛБТ) мощностью 20, 40 и 80 Вт. Допускается применение ламп накаливания в светильниках местного освещения. Требования к микроклимату: Вычислительная техника – источник существенных тепловыделений, что может привести к повышению температуры и снижению относительной влажности в помещении. В помещениях, где установлены компьютеры, должны соблюдаться определенные параметры микроклимата (см. табл. 4.3). Для регулирования параметров микроклимата в производственном помещении можно установить оконные кондиционеры, которые обеспечивают объемный расход подаваемого в помещение свежего воздуха не менее 30 м3 на одного человека в час. Требования к шуму: В производственных помещениях, в которых работа на ПЭВМ является вспомогательной, уровни шума на рабочих местах не должны превышать значений, установленных для данных видов работ "Санитарными нормами допустимых уровней шума на рабочих местах". Уровень шума на рабочем месте математиков-программистов не превышает 50 дБА. Требования к электробезопасности: Во время работы с ЭВМ источником опасности является электрическая часть, а именно входные цепи блока питания, который может быть подключен с сети промышленного тока напряжением 220 В с частотой 50 Гц, с изолированной нейтралью. Помещение, используемое для эксплуатации ПЭВМ, относится к классу помещений без повышенной опасности с точки зрения поражения электрическим током. В помещении должны быть непроводящие полы, отсутствовать токопроводящая пыль, электрически активная среда, возможность одновременного прикосновения к металлическим частям приборов и заземляющему устройству, источники высокой температуры и сырости. Для защиты от поражения электрическим током все токоведущие части защищены от случайных прикосновений кожухами, корпус устройства заземлен. Питание устройства осуществляется от силового щита через автоматический предохранитель, срабатывающий при коротком замыкании нагрузки. Требования к организации режима труда и отдыха: В процессе работы с компьютером необходимо соблюдать правильный режим труда и отдыха. В противном случае, может возникнуть значительное напряжение зрительного аппарата с появлением жалоб на неудовлетворенность работой, головных болей, раздражительности, нарушений сна, усталости и болезненных ощущений в глазах, пояснице, в области шеи и руках. Т.к. работа программиста-оператора – это творческая работа в режиме диалога с ЭВМ и нагрузка за рабочую 8-ми часовую смену составляет до 6 часов, то суммарное время регламентированных перерывов составляет 70 мин. Т.е. в течение рабочего дня целесообразно делать 20-25-ти минутные перерывы через каждые полтора часа работы с ЭВМ. 4.3. Организация рабочего места оператора Общие эргономические требования к взаимному расположению элементов рабочего места: пульта управления, средств отображения информации, органов управления, кресла, вспомогательного оборудования – устанавливает ГОСТ 22269-76, который распространяется на индивидуальные рабочие места операторов стационарных объектов системы «человек-машина». Этим нормативным документом следует руководствоваться при организации рабочего места оператора. При взаимном расположении элементов рабочего места необходимо учитывать: · рабочую позу человека-оператора; · пространство для размещения человека-оператора; · возможность обзора элементов рабочего места; · возможность обзора пространства за пределами рабочего места; · возможность ведения записей, размещения документации и материалов, используемых человеком-оператором. Взаимное расположение элементов рабочего места должно обеспечивать необходимые зрительные и звуковые связи между оператором и оборудованием, а также между операторами. Взаимное расположение элементов рабочего места должно способствовать оптимальному режиму труда и отдыха, снижению утомления оператора, предупреждению появления ошибочных действий. Взаимное расположение пульта управления, кресла, органов управления и средств отображения информации должно производиться в соответствии с антропометрическими показателями, структурой деятельности, психофизиологическими и биохимическими характеристиками человека-оператора. Схемы размещения рабочих мест с ПЭВМ должны учитывать расстояния между рабочими столами с видеомониторами (в направлении тыла поверхности одного видеомонитора и экрана другого видеомонитора), которое должно быть не менее 2,0 м, а расстояние между боковыми поверхностями видеомониторов - не менее 1,2 м. Конструкция рабочего стола должна обеспечивать оптимальное размещение на рабочей поверхности используемого оборудования с учетом его количества и конструктивных особенностей (размер ПЭВМ, клавиатуры и др.), характера выполняемой работы. При этом допускается использование рабочих столов различных конструкций, отвечающих современным требованиям эргономики. Высота рабочей поверхности стола для взрослых пользователей должна регулироваться в пределах 680 - 800 мм; при отсутствии такой возможности высота рабочей поверхности стола должна составлять 725 мм. Рабочий стол должен иметь пространство для ног высотой не менее 600 мм, шириной - не менее 500 мм, глубиной на уровне колен - не менее 450 мм и на уровне вытянутых ног - не менее 650 мм. Конструкция рабочего стула (кресла) должна обеспечивать поддержание рациональной рабочей позы при работе на ПЭВМ, позволять изменять позу с целью снижения статического напряжения мышц шейно - плечевой области и спины для предупреждения развития утомления. Тип рабочего стула (кресла) должен выбираться в зависимости от характера и продолжительности работы с ПЭВМ с учетом роста пользователя. Рабочий стул (кресло) должен быть подъемно - поворотным и регулируемым по высоте и углам наклона сиденья и спинки, а также расстоянию спинки от переднего края сиденья, при этом регулировка каждого параметра должна быть независимой, легко осуществляемой и иметь надежную фиксацию. Поверхность сиденья, спинки и других элементов стула (кресла) должна быть полумягкой, с нескользящим, неэлектризующимся и воздухопроницаемым покрытием, обеспечивающим легкую очистку от загрязнений. Рабочее место должно быть оборудовано подставкой для ног, имеющей ширину не менее 300 мм, глубину не менее 400 мм, регулировку по высоте в пределах до 150 мм и по углу наклона опорной поверхности подставки до 20 градусов. Поверхность подставки должна быть рифленой и иметь по переднему краю бортик высотой 10 мм. Экран видеомонитора должен находиться от глаз пользователя на оптимальном расстоянии 600 - 700 мм, но не ближе 500 мм с учетом размера алфавитно- цифровых знаков и символов. Клавиатуру следует располагать на поверхности стола на расстоянии 100 - 300 мм от края, обращенного к пользователю, или на специальной регулируемой по высоте рабочей поверхности, отделенной от основной столешницы. В целях обеспечения требований, а также защиты от электромагнитных и электростатических полей допускается применение приэкранных фильтров, специальных экранов и других средств индивидуальной защиты, прошедших испытания в аккредитованных лабораториях и имеющих соответствующий гигиенический сертификат. 4.4. Обеспечение пожарной безопасности Основными причинами пожаров на производстве являются нарушение технологического режима работы оборудования, неисправность электрооборудования, плохая подготовка к ремонту и др. Вероятность возникновения пожара или взрыва в течение года не должна превышать 10-6. Для защиты от пожара в зданиях устраивают противопожарные преграды, т.е. конструкции с нормируемым пределом огнестойкости, препятствующие распространению огня внутри здания. К этим преградам, имеющим предел огнестойкости не менее 2.5 ч, относятся стены, перегородки, перекрытия, двери, ворота и окна. При проектировании и строительстве необходимо предусмотреть пути эвакуации работающих, т.е. пути, ведущие к эвакуационному выходу на случай возникновения пожара (рис. 4.1.). Здания и сооружения должны быть снабжены устройствами, предназначенными для удаления дыма при пожаре, к числу которых относятся аэрационные фонари, специальные дымовые люки и др. Для того чтобы огонь при пожаре не распространялся с одного здания на другое, их располагают на определенном расстоянии друг от друга. Это расстояние называют противопожарным разрывом. Для различных категорий зданий противопожарные разрывы составляют 9–18 м. По взрывопожарной и пожарной опасности помещение, используемое для эксплуатации ПЭВМ, можно отнести к категории Д (ГОСТ 12.1.004-91 и ГОСТ 12.1.044-89), т.к. вещества и материалы в производственном помещении – негорючи и находятся в холодном состоянии (НПБ 105-95). Для тушения пожаров на начальных стадиях широко применяются огнетушители. Выбор типа и расчет необходимого количества огнетушителей следует производить в зависимости от их огнетушащей способности, предельной площади, класса пожара горючих веществ и материалов (класс (Е) - пожары, связанные с горением электроустановок) в защищаемом помещении согласно ИСО N 3941 – 77. Исходя из этих данных, для нашего помещения выбираем ручной углекислотный огнетушитель вместимостью 5 л (ОУ-5). Учитывая площадь производственного помещения (50 м 2), необходимо установить два таких огнетушителя. В данном производственном помещении установлены комбинированные автоматические пожарные извещатели типа КИ, реагирующие на теплоту и дым (6 шт). Успех ликвидации пожара на производстве зависит, прежде всего, от быстроты оповещения о его начале. Поэтому производственное помещение оборудовано пожарной сигнализацией. Сигнал от пожарных извещателей передается на пожарную станцию ТЛО-10/100 (тревожная лучевая оптическая), дымовые люки и др. План эвакуации персонала в случае пожара изображен на рисунке 4.7.

Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции

Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции
Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции
Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции
Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции
РМ
Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции
Рис. 4.7. Схема эвакуации при пожаре

4.5. Утилизация расходных материалов

Основными отходами являются бумага (офисная бумага, бумага для компьютеров, картон) и пластик (например, использованные магнитные носители информации, картриджи для принтеров). Эти отходы централизованно собираются на предприятии и отправляются в специализированный комплекс, занимающийся утилизацией твердых бытовых отходов. Картриджи для принтеров, используемые на предприятии – многоразового пользования, они централизованно собираются и отправляются на специализированное предприятие на дозаправку, либо туда же на переработку. Можно рекомендовать следующие мероприятия по сокращению образования отходов: · предприятию необходимо отдавать предпочтение продуктам многоразового использования, · отдавать предпочтение минимальной упаковке – приобретать товары с более легкой упаковкой и товары, продающиеся большими объемами, · отдавать предпочтение упаковке, изготовленной из вторично переработанных и/или экологически безвредных материалов. 4.6. Расчет воздухообмена в помещении с компьютером Обеспечение нормальных метеорологических условий и чистоты воздуха на рабочих местах в значительной степени зависит от правильно организованной системы вентиляции. По способу организации воздухообмена вентиляция может быть обще­обменной, местной и комбинированной. Общеобменную вентиляцию, при кото­рой смена воздуха происходит во всем объеме помещения, наиболее часто применяют в тех случаях, когда вредные вещества выделяются в небольших количествах и равномерно по всему помещению. Местная вентиляция предназ­начена для отсоса вредных выделений в местах их образования и удаление их из помещения. Комбинированная система предусматривает одновременную работу местной и общеобменной вентиляции. В соответствии с ГОСТ во всех помещениях должна быть предусмотрена естественная вентиляция. Естественное движение воздуха в помещении проис­ходит вследствие разности его плотностей вне и внутри помещения, а также под действием разности давления наружного воздуха с наветренной и заветренной сторон здания. Давление или разряжение зависят от скорости ветра. Наружный воздух может поступать в помещение через открытые проемы с наветренной стороны здания и выходить через отверстия на противоположной заветренной стороне и отверстие в крыше. Вибрация на рабочем месте инженера – программиста отсутствует, уровень шума – 30 Дб, что соответствует нормальной разговорной речи.

Расчет воздухообмена в общеобменной вентиляции

Расчет воздухообмена по выделенным вредностям: L = G *1000/(ПДК-Со), где G - количество выделяемых вредностей в единицу времени; Со - содержание вредных веществ в подаваемом воздухе. Со=30% от ПДК Расчет воздухообмена по кратности: К= L/Vn, где Vn - объем помещения. Исходные данные: G = 0,75 мг/ч; ПДК = 20 мг/ м куб.; Со = 2,26 мг/м куб.; Vn = 84 м куб.; L = 0,75 * 1000 / (20 – 2,26) = 42,28 (м куб./ч); К =42,28/84 = 0,5. Таким образом необходимо проводить общеобменную вентиляцию 2 раза в час.

Расчет воздухообмена местной вентиляции

L = 3600 * V * F, где V - скорость воздуха в сечении рабочего отверстия; F - площадь рабочего отверстия. Исходные данные: V = 0,1 м / с; F = 0,9 м кв. L = 3600 * 0,1 * 0,9 = 324 (м куб./ с) 5. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ РАЗРАБОТКИ В настоящем дипломном проекте рассматриваются вопросы, связанные с разработкой Учебно-тренировочных средств (УТС) на основе интерактивных электронных технических руководств (ИЭТР) по подготовке РБ «Бриз-М» на технической позиции. Исторически сложилось так, что при создании космических ракетных комплексов учебно-тренировочные средства к ним разрабатывались в недостаточном объеме. Аналогичная ситуация складывается и при разработке КРБ «Бриз-М». Так, за весь прошедший период разработки этого комплекса учебно-тренировочным средствам внимания практически не уделялось и это несмотря на то, что они, согласно схеме деления комплекса, являются его составной частью. Создание УТС сопряжено с целым рядом трудностей и в первую очередь – это финансовые ограничения. Вместе с тем для эксплуатирующей организации вопрос обеспеченности учебно-тренировочными средствами в настоящее время приобретает особое значение. Это обусловлено следующими основными причинами: 1. При разработке комплекса предполагается его значительное насыщение средствами автоматизации, электронно- вычислительной техникой и т.д. Сама техника становится всё более сложной по устройству и как следствие в эксплуатации. Это предъявляет повышенные требования к квалификации обслуживающего персонала. 2. Целый ряда специфических особенностей профессиональной деятельности операторов в процессе подготовки РБ к запуску и в полёте связанных с восприятием огромного количества информации в ходе контроля протекающего процесса, его анализа и принятия управленческого решения приводит к необходимости их более качественной подготовки и периодической тренировки. 3. Ожидаемый темп пусков на начальной стадии эксплуатации КРБ, а по-видимому и в дальнейшем, будет не очень высок. Для сохранения и совершенствования профессиональных навыков необходима периодическая тренировка обслуживающего персонала. 5.1. Постановка задачи для расчета технико-экономической эффективности УТС на основе ИЭТР Основной целью создания УТС на основе ИЭТР, была необходимость сократить время, трудовые и материальные затраты в сравнении с созданием обычных УТС (на основе макетов и плакатов). Для разработки УТС на основе ИЭТР требуется пять инженеров-испытателей, которые разрабатывают программное обеспечение и заполняют базы данных разрабатываемого УТС. В качестве базового варианта рассматривается процесс создания и разработки обычных УТС (на основе макетов и плакатов). Новый вариант соответствует созданию и разработке УТС на основе ИЭТР. При этом должна быть обеспечена сопоставимость сравниваемых вариантов по программе и числу испытаний, качественным параметрам, фактору времени и социальным факторам. Сравнительная характеристика базового и нового вариантов представлена в таблице 5.1. Таблица 5.1.
Параметры для сравненияБазовый вариантНовый вариант
Расходы на разработку и создание плакатов и макетов изделий150 тыс. руб.100 тыс. руб.
Создание материальной части (изделия/мат. модели)900 тыс. руб.850 тыс. руб.
Прочие затраты200 тыс. руб.300 тыс. руб.
Время на изготовление/разработку5 месяцев6 месяцев
5.2. Определение технико-экономической эффективности УТС на основе ИЭТР Основным показателем экономической эффективности затрат на создание и внедрение автоматизированных систем является годовой экономический эффект. В качестве основных критериев выбора эффективного варианта автоматизированных систем используются комплексные показатели экономического обоснования: · минимум приведенных затрат; · максимум экономического эффекта; · максимум превышения значения расчетного коэффициента экономической эффективности над нормативным; · минимальное значение срока окупаемости капитальных затрат.
Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции
Абсолютная экономическая эффективность создания и внедрения автоматизированных систем ЕА определяется как отношение условно-годовой экономии ЭУ-Г, полученной за счет внедрения соответствующих систем, к капитальным затратам, вызвавшим этот прирост:
Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции
где S1 и S2 - текущие годовые затраты на проведение испытаний до и после внедрения новой УТС; К - капитальные вложения в создание и внедрение системы; Nг – число испытательных стендов и ЭУ, использующих разработанную систему; NГ = 1, т.к. внедренная система измерений уникальна и используется для единственной ЭУ.
Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции
Общая эффективность, полученная в результате расчета, сравнивается с величиной нормативного коэффициента экономической эффективности ЕН. Для вычислительной техники и автоматизированных систем нормативный коэффициент ЕНВТ=0,35. При обосновании будущей экономической эффективности капитальных вложений определяется срок их окупаемости:
Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции
Условием целесообразности капитальных затрат является превышение расчетной величины срока окупаемости величины нормативного срока, т.е. ТОК ³ ТНВТ. Решение о целесообразности создания и внедрения автоматизированных систем измерений принимается на основе годового экономического эффекта, определяемого по разности приведенных затрат процесса проведения испытаний при использовании базового и нового вариантов ИС. Приведенные затраты представляют собой в этом случае сумму годовых текущих затрат на проведение испытаний и нормативной величины капитальных вложений: Ci = Si + EНВТ×Кi, (5.3) где Ci – приведенные затраты по i-ому варианту, тыс.руб./год; Si – годовые текущие затраты по i-ому варианту, тыс.руб./год; Кi – капиталовложения на создание и внедрение ИС по i-ому варианту, тыс.руб. Показателями сравнительной экономической эффективности являются годовой экономический эффект Эг, условно-годовая экономия Эу-г, расчетный коэффициент сравнительной экономической эффективности ЕН, расчетный срок окупаемости капитальных затрат Ток. 5.3. Смета затрат на разработку и внедрение УТС на основе ИЭТР Под капитальными затратами понимается совокупность единовременных расходов на разработку УТС на основе ИЭТР, осуществляемых только один раз для долговременного и многократного использования, а также расходов на техническое и математическое обеспечение, в том числе на разработку алгоритмов и программ. К = КРАЗР + КТО + КМО + КЭКСПЛ + КОБР , (5.4) где К – полные капитальные вложения на осуществление проектного варианта, тыс.руб; КРАЗР – предварительные затраты на разработку системы, тыс.руб; КТО - затраты на комплекс технических средств, в том числе на оборудование, ЭВМ, периферийную технику, тыс.руб; КМО – затраты на математическое, в т.ч. программное КПРГ обеспечение УТС на основе ИЭТР, тыс.руб; КЭКСПЛ – затраты на этапе эксплуатации (при проведении испытаний), тыс.руб; КОБР – затраты на обработку полученных результатов, тыс. руб. Определение затрат на разработку УТС на основе ИЭТР КРАЗР = КПР + КОТЛ , (5.5) где КПР – затраты, связанные с проектированием СИ, тыс.руб.; КОТЛ – затраты, связанные с настройкой и отладкой СИ, тыс.руб. Затраты на проектирование системы рассчитываются по формуле: КПР = {å tПР i × LОС i × [(1+ kДЗ) × (1+kСТ) + kН]}× (1+kРП), (5.6) где tПР i - время, затраченное на проектирование данной СИ работником i-той квалификации, чел./мес.; LОС i - основная заработная плата разработчика i-той квалификации, руб./мес.; kДЗ - коэффициент, учитывающий дополнительную заработную плату разработчика СИ, в долях к основной заработной плате, kДЗ = 0,12; kСТ - коэффициент, учитывающий все отчисления (пенсионный фонд, органы социального страхования и др.) на заработную плату разработчика, в долях к сумме основной и дополнительной заработной платы, kСТ = 0,39; kН - коэффициент, учитывающий накладные расходы организации, в которой разрабатывается система, в долях к основной заработной плате разработчиков, kН = 0,5-0,8; kРП - норматив рентабельности, учитывающий прибыль организации, разрабатывающей систему, в долях ко всем затратам данной организации на разработку системы, kРП = 0,14. Затраты на отладку системы рассчитываются по формуле: КОТЛ = (1+kРП) (å tОТЛ i × LОС i × [(1+ kДЗ) × (1+kСТ) + kН]+ tМВ × SЭКВ МЧ}, (5.7) где tОТЛ i – время, затраченное на отладку системы, ч; tМВ – машинное время привлеченной ЭВМ, потребное для отладки СИ, ч; SЭКВ МЧ – стоимость 1 часа машинного времени, руб. Определение затрат на комплекс технических средств Непосредственно для разработки УТС на основе ИЭТР и проведения испытаний на ЭУ требовалось приобретение новых технических средств, а также использовались имеющиеся на балансе предприятия измерительная аппаратура и вычислительная техника. Поэтому затраты на комплекс технических средств учитываются частично как капитальные на создание системы и частично как текущие на этапе эксплуатации. Определение затрат на разработку и внедрение математического и программного обеспечения Затраты на разработку математического обеспечения рассчитываются по формуле: КМО = {å tМО i × LОС i × [(1+ kДЗ) × (1+kСТ) + kН]}× (1+kРП), (5.8) где tМО i - время, затраченное на разработку математического обеспечения работником i-той квалификации, чел./мес. Повсеместное внедрение вычислительной техники в различные сферы деятельности человека привело к стремительному росту объема множественных логических и вычислительных функций, возлагаемых на программные продукты последнего десятилетия. Возрастание значения результатов функционирования пакетов прикладных программ и сложных комплексов программ управления и обработки информации обусловило повышение интереса пользователей и разработчиков к анализу качества и затрат создаваемых и эксплуатируемых программ. Программы для эксплуатации, рассматриваемые отдельно от их создателей, определяются понятием программного продукта, который оформляется документацией как промышленное изделие. КПРГ = КПРОД + КЭКС + КСОПР , (5.9) где КПРОД - совокупные затраты на создание программного продукта и обеспечение решения заданных функциональных задач, в том числе на технологическое обеспечение и аппаратуру реализующей ЭВМ; КЭКС - затраты на эксплуатацию программ и аппаратных средств, реализующих программный продукт, а также потери вследствие ограниченных характеристик ЭВМ и неидеальности программ; КСОПР - затраты на сопровождение программ, включающие затраты на хранение и контроль их состояния, проведения модернизации и исправление ошибок. Экономическая эффективность от создания программного продукта характеризуется величиной экономии общественного труда, энергии, материалов и т.д., выраженной через их стоимость. Эффективность функционирования программного продукта проявляется на этапе эксплуатации и возрастает по мере проведения модернизаций в процессе сопровождения. Определение годовых текущих затрат на этапе эксплуатации Годовые текущие затраты на этапе эксплуатации включают следующие виды затрат: КЭКСПЛ = КОБ + КЭН + КЗП + КРМ, где (5.10) КОБ - расходы на содержание и эксплуатацию оборудования; КЭН - расходы на электроэнергию; КЗП - заработная плата и отчисления; КРМ - затраты на расходные материалы. Затраты на содержание и эксплуатацию оборудования состоят из: - амортизации основного оборудования; - расходов на ремонт - 5% от стоимости оборудования. - расходов на содержание оборудования - 4% от стоимости оборудования. Амортизационные отчисления рассчитываются по формуле: DA = å аi × Кб / 100, (5.11) где аi – норма амортизационных отчислений на i-ый вид основных фондов системы (помещение, комплекс технических средств, вспомогательное оборудование и т.д.), %; Кб – балансовая (первоначальная) стоимость основных фондов системы i-того вида, тыс.руб. Затраты на энергию определяются по нормам расхода и цене единицы потребляемой мощности. КЭН = N × t × CКВТ, (5.12) где N - мощность используемого оборудования, кВт; t - время использования оборудования, ч; СКВТ - стоимость 1 кВт-ч. Фонд заработной платы рассчитывается по всем сотрудникам, задействованным в испытаниях, исходя из их численности, категорий, схем должностных окладов, тарифных сеток и ставок. 5.4. Смета затрат (в стоимостном выражении) Расчет текущих затрат на разработку и внедрение базового варианта УТС Определение затрат на этапе разработки системы измерений Для подбора необходимого оборудования требуется пять инженеров без знания автоматизации с основной заработной платой 4000 руб./мес. Время, затраченное на подбор оборудования t =0,25 мес. (1 неделя) Ввиду того, что система измерений для данной ЭУ достаточно проста в реализации, то нет необходимости в разработке предварительного проекта. Настройка и отладка СИ производились на месте без применения ЭВМ. При монтаже, настройке и отладке системы измерений был задействован следующий персонал: · Инженер-системотехник с основной заработной платой LОС1=4000 руб./мес. · Инженер-электрик с основной заработной платой LОС2=3300 руб./мес. Время, затраченное ими на отладку системы, t=0,25 мес. (1 неделя). Исходя из формулы (5.6): КРАЗР = (1+0,14) × [(1+0,12) × (1+0,39) +0,65] × {0,25 × 4000 +0,25 × 4000 + 0,25 × 3300} = 7106,99 руб. Итак, затраты на разработку системы составили 7106,99 руб. Определение стоимости комплекса технических средств Затраты на амортизацию оборудования: SАМ = 0,13 × КТО = 0,1 × 14420 + 0,05 × 98000= 6342 руб. Расходы на ремонт оборудования: SРЕМ = 0,05 × КТО = 0,05 ×115580=5779 руб. Расходы на содержание оборудования: SСОД = 0,04 × КТО = 0,04 × 115580=4623,2 руб. Общие затраты на оборудование: SОБОР = SАМ + SРЕМ + SСОД =15025,2 + 5779 + 4623,2 = 16744,2 руб Определение затрат на электроэнергию. Стоимость 1 кВт-ч СКВТ = 0,8 руб. (по данным бухгалтерии предприятия). Суммарная мощность оборудования: N = Nд + Noc + Nвк =3,192 кВт Затраты на энергию составят: Кэн1 = N × t × CКВТ = 3,192 кВт × 40ч.× 1,1руб./кВт-ч = 102,144 руб. Время проведения эксперимента - 352 ч. (2 мес.). В течение этого времени работает весь комплекс технических средств. Затраты на энергию при проведении эксперимента: Кэн2 = 3,192 кВт × 352 ч.× 1,1 руб./кВт-ч =898,87 руб. Суммарный расход на электроэнергию: Кэн = Кэн1 + Кэн2 = 1001,01 руб. Определение фонда заработной платы Размеры основной заработной платы обслуживающего персонала взяты по данным бухгалтерии предприятия согласно учетным ведомостям от 23.01.2003. Время проведения испытаний – 2 мес. По требованиям техники безопасности для проведения испытаний необходим следующий персонал: а) Три инженера-испытателя для снятия показаний с датчиков и первичной обработки результатов вручную (погрешность измерений при этом очень высока – 7-8 %): · основная заработная плата Lос i =4000 руб./мес. · дополнительная заработная плата Lдз i = 0,12 × LOC i = 480 руб./мес. · социальные отчисления Lсоц i = 0,39(LOC i +Lдз i) =1747,2 руб./мес. Затраты на заработную плату за период проведения испытаний: Кзп1 = 3 × 2 × (LOC i +Lдз i + Lсоц) =37363,2 руб. б) Техник-контролер: · основная заработная плата Lос =3300 руб./мес. · дополнительная заработная плата Lдз =0,12 × Lос = 396 руб./мес. · социальные отчисления Lсоц = 0,39(Lос +Lдз) = 1441,44 руб./мес. Затраты на заработную плату за период проведения испытаний: Кзп2 = 2 × (Lос +Lдз + Lсоц) = 10274,88 руб. Затраты на заработную плату обслуживающего персонала за период проведения испытаний: Кзп = Кзп1 + Кзп2 = 47638,08 руб. Затраты на расходные материалы (бумага, пишущие и чертежные принадлежности, расходные материалы оргтехники) - 8000 руб/год. Как уже отмечалось выше, осуществить на практике достоверную обработку полученных данных на основе математической модели, максимально приближенной к реальным процессам, не представляется возможным, вследствие сложности, громоздкости и необходимой точности расчетов. Но расчеты аналогичного уровня сложности ранее производились. Все использованные ниже данные взяты по аналогии. Обработкой результатов предприятия-разработчика занимается целый отдел (8 человек) квалифицированных инженеров. На обработку полученных данных им понадобилось бы не менее 1 месяца. При этом вероятность ошибки расчетов и, следовательно, вероятность выбора неверной математической модели, описывающей реальный процесс, невероятно высока – до 10%. · основная заработная плата специалиста Lос i =3500 руб./мес. · дополнительная заработная плата Lдз i = 0,12 × LOC i = 420 руб./мес. · социальные отчисления Lсоц i = 0,39(LOC i +Lдз i) =1528,8 руб./мес. Затраты предприятия на заработную плату отдела (за 1 мес.): Кзп = 8 × (LOC i +Lдз i + Lсоц) =43590,4 руб. В течение расчетного периода предприятие сможет провести 5 полных циклов работ (в последнем, 5-ом, цикле на этапе обработки результатов предприятию придется привлечь в 2 раза больше сотрудников, чтобы завершить этот этап за 0,5 месяца). Определение годовых текущих затрат на проведение испытаний с использованием предлагаемой УТС на основе ИЭТР Годовые текущие затраты на проведение испытаний с использованием предлагаемой УТС на основе ИЭТР включают в себя следующие виды затрат: · заработная плата с начислениями; · основные и вспомогательные материалы; · энергия; · расходы на содержание и эксплуатацию оборудования; S = SЗ/П + SМАТ + SЭН + SОБОР , (5.13) S1 = 43590,4*6 + 47638,08*5 + 8000 + 1001,01*5 + 16744,2 = 529482,05 руб. Капитальные вложения в создание и внедрение системы по базовому варианту: К = 7106,99 + 16744,2 + 37170,5 + 1001,01*5 + 47638,08*5 + 8000 + 43590,4*6 = 573759,54 руб. Расчет капитальных и текущих затрат на разработку и внедрение нового варианта УТС на основе ИЭТР (автоматизированной). Определение затрат на разработку системы измерений Предварительные затраты предприятия на подбор и монтаж необходимого оборудования, настройку и отладку системы измерений остаются те же самые –7106,99 руб. Затраты на разработку МО и ПО Над разработкой математического аппарата, описывающего физические процессы, протекающие на ЭУ во время проведения испытаний, работают 2 специалиста с основной заработной платой 3500 руб./мес. в течение 0,5 мес. (2 недели). Исходя из формулы (5.8): КМО = (1+0,14) × [(1+0,12) × (1+0,39) +0,65] × {0,5 × 3500 +0,5 × 3500} =8805,13 руб. Программный продукт (включая этапы собственно создания, отладки и сопровождения ПО) создается двумя инженерами-программистами с основной заработной платой 3500 руб./мес. в течение 0,5 месяца. Исходя из формулы (5.6): КПРГ = (1+0,14) × [(1+0,12) × (1+0,39) +0,65] × {0,5 × 3500 +0,5 × 3500} =8805,13 руб. Таким образом, затраты на разработку МО и ПО для УТС на основе ИЭТР составили К= КМО + КПРГ = 17610,26 руб. Затраты на эксплуатацию Определение годовых затрат на оборудование Исходя из формулы (5.11): DА = 0,1 × 14420 + 0,125 × 46200 + 0,125 × 5800 + 0,1 × 112000 + 0,143 × 8400 = 20343,2 руб. Расходы на ремонт оборудования: SРЕМ = 0,05 × КТО = 0,05 ×186970 = 9348.5 руб. Расходы на содержание оборудования: SСОД = 0,04 × КТО = 0,04 × 186970 = 7478.4 руб. Общие затраты на оборудование: SОБОР = SАМ + SРЕМ + SСОД =20343.2 + 9348.5 + 7478.4 = 37170.5 руб. Определение затрат на электроэнергию. Стоимость 1 кВт-ч СКВТ = 1,1 руб. (по данным бухгалтерии предприятия). Суммарная мощность оборудования: N =1,894 кВт Затраты на э/энергию составят: Кэн1 = N × t × CКВТ = 1,894 кВт × 40ч.× 1,1руб./кВт-ч = 60,61 руб. Время на разработку программного обеспечения – tпрг = 80 ч. Два используемых персональных компьютера потребляют 0,4 кВт. Кэн2 = 25,6 руб. Время проведения эксперимента - 80 ч. (2 нед.). В течение этого времени работает весь комплекс технических средств. Затраты на энергию при проведении эксперимента: Кэн3 = 2,494 кВт × 80 ч.× 1,1 руб./кВт-ч =159,62 руб. Суммарный расход на электроэнергию: Кэн = 245,83 руб. Определение фонда заработной платы. Время проведения испытаний – 0,5 мес. Во время проведения экспериментов задействован только 1 инженер-испытатель: · основная заработная плата Lос i =4000 руб./мес. · дополнительная заработная плата Lдз i = 0,12 × LOC i = 480 руб./мес. · социальные отчисления Lсоц i = 0,39(LOC i +Lдз i) =1747,2 руб./мес. Затраты на заработную плату за период проведения испытаний: Кзп = 0,5 × (LOC i +Lдз i + Lсоц) = 3113,6 руб. Затраты на расходные материалы (бумага, носители информации) – 4500 руб/год. Определение годовых текущих затрат на проведение испытаний с использованием новой УТС и капитальных вложений. В течение расчетного периода предприятие сможет провести 15 полных циклов работ. Годовые текущие затраты на проведение испытаний с использованием предлагаемой УТС на основе ИЭТР включают в себя следующие виды затрат: S2 = 37170.5 + 245.83*15 + 3113.6*15 + 4500 + 141.4*15 = 941182.95 руб. Капитальные вложения в создание и внедрение системы: К = 7106,99 + 17610,26 + 186970 + 37170,5 + 245,83*15 + 3113,6*15 + 4500 + 141,4*15 = 305870,2 руб. 5.5. Расчет экономической эффективности от внедрения УТС на основе ИЭТР Для расчета экономической эффективности от внедрения УТС на основе ИЭТР и ее использования при проведении испытаний на экспериментальной установке необходимо рассмотреть некий идеальный вариант (модель) и задаться следующими допущениями: · расчетный период равен 1 году; · предприятие имеет возможность принимать заказы на проведение испытаний с использованием данной ЭУ в неограниченном количестве в течение всего расчетного периода; · ввиду того, что на всех этапах испытаний участвуют высококвалифицированные специалисты, все работы проводятся в одну смену (8 ч.). Определение технико-экономической эффективности УТС на основе ИЭТР 1. Определим абсолютную экономическую эффективность от создания и внедрения автоматизированной УТС: Исходя из формулы (5.1): ЕА = (529482,05 – 94182,95) / 305870,2 = 1,42. Поскольку нормативный коэффициент экономической эффективности для вычислительной техники и автоматизированных систем Енвт=0,35, можно сделать вывод, что разработанная УТС даст существенный экономический эффект при длительной эксплуатации. 2. Определим срок окупаемости капитальных вложений: Исходя из формулы (5.2): Ток = К / (S1 – S2) = 0.70 (года) Нормативный срок окупаемости Тнвт = 2,86 (года). Поскольку Ток ³ Тнвт, можно сделать вывод о целесообразности капитальных затрат. 3. Определим приведенные затраты для базового и нового вариантов: Исходя из формулы (5.3): Сбаз = Sбаз = 529482,05 руб. Снов = Sнов + 0,35 × Кнов = 94182,95 + 0,35 × 305870,2 = 201237,52 руб. 4. Годовой экономический эффект определяется как разность приведенных затрат процесса проведения испытаний при использовании базового и нового вариантов УТС на основе ИЭТР, т.е.: Эг = (Ek * K1 + S1) - (Ek * K2 + S2) (5.14) После внедрения новой автоматизированной информационно измерительной системы количество циклов испытаний в год увеличилось в три раза (с 5 до 15 циклов). Имеет смысл сравнить затраты из расчета равной производительности. Т.е. производительность стенда с новой автоматизированной системой была бы такой же, как если бы использовалось 3 стенда. Годовой экономический эффект будет: Эг = ((0,15 * 573759,54)*3 + 941182.95) - (0,15 * 305870,2 + 529482,05) = 1199374,743 – 575362,58 = 624012,163 руб. Результаты полученные при сравнении УТС на основе ИЭТР и УТС на основе макетов изделия приведены на рисунке 5.1.

Диплом: Разработка элементов учебно-тренировочных средств на основе интерактивных электронных технических руководств по подготовке разгонного блока «Бриз-М» на технической позиции

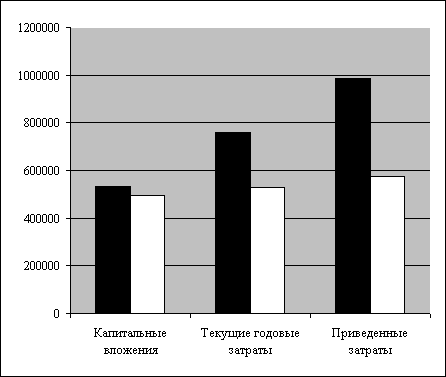

Столбцы черного цвета – базовый вариант УТС; Столбцы белого цвета – УТС на основе ИЭТР. Рис. 5.1. Сравнительная диаграмма базового УТС и УТС на основе ИЭТР ВЫВОДЫ Таким образом, на основании произведенных расчетов можно сделать вывод, что УТС на основе ИЭТР имеет несомненное преимущество по сравнению с бумажным аналогом, поскольку: · значительно повышается качество и понижается скорость обучения персонала; · значительно сокращаются время и трудоемкость подготовки и новых УТС для модернизированных моделей КРБ; · сокращается численность привлекаемых людских ресурсов, следовательно, уменьшаются расходы предприятия на оплату труда и всевозможные отчисления в государственную казну; · Происходит значительная стандартизация и приближение к мировым стандартам всей применяемой документации; · внедряя автоматизированную УТС, предприятие на один шаг приближается к мировым стандартам по техническому оснащению производственных процессов и исследовательских работ. ЛИТЕРАТУРА 1. Геворкян А.М., Минаев Э.С. и др. «Экономика и организация производства летательных аппаратов»; «Машиностроение», Москва, 1995 г., 4-е изд. 2. Ильин Ю.М., Коротков Т.Л. и др. «Методические указания к курсовой работе и дипломному проектированию по расчету экономической эффективности от внедрения АСУ ТП и САПР». – М.: Изд. МИЭТА, 1987 г. 3. ГОСТ 22269-76 «Рабочее место оператора. Взаимное расположение элементов рабочего места. Общие эргономические требования». 4. Лапин В.Л., Попов В.М., Рыжков Ф.Н., Томаков В.И. «Безопасное взаимодействие человека с техническими системами: Учебное пособие»; Курский ГТУ, Курск, 1995 г. 5. СанПиН 2.1.6.575-96 «Гигиенические требования к охране атмосферного воздуха населенных мест». 6. СанПиН 2.2.1/2.1.1.567-96 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов». 7. СанПиН 2.2.2.542-96 «Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организация работы» 8. Сергеев Е.М., Кофф Г.Л. «Рациональное использование и охрана окружающей среды городов», Москва, 1989 г. 9. Сибаров Ю.П., Сколотнев Н.Н., Васин В.К., Нагинаев В.Н. «Охрана труда в вычислительных центрах», М.: Изд. Сфера, 1990 г. 10. СНиП 23-05-95 «Естественное и искусственное освещение». 11. Методическое пособие по преддипломной практике и дипломному проектированию» часть 1 Василенко Е.Д., Василенко А.Е., Шилов Г.Ф. 12. Методическое пособие по преддипломной практике и дипломному проектированию» часть 2 Василенко Е.Д., Василенко А.Е., Шилов Г.Ф. 13. Методические указания по выполнению главы пояснительной записки в дипломном проекте «Охрана труда и окружающей среды» Сердюк Н.И., Скрипников А.В., Лепин В.Л. 14. “Курсовое и дипломное проектирование по вентиляции” В.П. Титов
