Реферат: Буран

По программе работ при втором пуске с использованием второго орбитального корабля планировалось осуществить семисуточный полет в автоматическом режиме. Программой полета предусматривалась стыковка со станцией "Мир" в беспилотном варианте и отработка бортового манипулятора для доставки сменных научных модулей. Третий корабль готовился для пилотируемого полета. На нем должны были ввести все усовершенствования в конструкцию и системы, а также устранить все замечания по первым пускам. В дальнейшем в пилотируемых полетах "Бурана" предполагалось завершить его летную отработку, в том числе при длительных полетах (до 30 суток), и приступить к эксплуатации корабля, включая транспортно-техническое обслуживание орбитальных комплексов и выведение на орбиту беспилотных космических аппаратов. Первый корабль после полета было решено подвергнуть тщательной дефектации. Позже он использовался для отработки транспортировки корабля в полной комплектации на самолете "Мрия". Многоразовый орбитальный корабль "Буран" - это принципиально новый космический аппарат, объединяющий в себе весь накопленный опыт ракетно- космической и авиационной техники. Корабль рассчитан на 100 полетов и может выполнять полеты как в пилотируемом, так и в беспилотном (автоматическом) варианте. Максимальное количество членов экипажа 10, при этом основной экипаж - 4 человека и до 6 человек - космонавты-исследователи. При стартовой массе до 105 т корабль выводит на орбиту полезный груз массой до 30 т и возвращает с орбиты на Землю груз массой до 20 т. Отсек полезного груза позволяет размещать груз длиной до 17 м и диаметром до 4,5 м. Диапазон высот рабочих орбит 200-1000 км при наклонениях от 51 до 110 . Расчетная продолжительность полета 7-30 суток. Обладая высоким аэродинамическим качеством, корабль может совершать боковой маневр в атмосфере до 2000 км. По аэродинамической схеме корабль "Буран" представляет собой моноплан с низкорасположенным крылом, выполненный по схеме "бесхвостка". Корпус корабля выполнен негерметичным, в носовой части находится герметичная кабина общим объемом более 70 куб.м, в которой располагается экипаж и основная часть аппаратуры. С внешней стороны корпуса наносится специальное теплозащитное покрытие. Покрытие используется двух типов в зависимости от места установки: в виде плиток на основе супертонкого кварцевого волокна и гибких элементов высокотемпературных органических волокон. Для наиболее теплонапряженных участков корпуса, таких, как кромки крыла и носовой кок, используется конструкционный материал на основе углерода. Всего на наружную поверхность "Бурана" нанесено свыше 39 тысяч плиток. Система управления основана на бортовом многомашинном комплексе и гиростабилизированных платформах. Она осуществляет как управление движением на всех участках полета, так и управление работой бортовых систем. Одной из основных проблем при ее проектировании была проблема создания и отработки математического обеспечения. Автономная система управления совместно с радиотехнической системой "Вымпел" разработки Всесоюзного научно- исследовательского института радиоаппаратуры (Г.Н.Громов), предназначенной для высокоточных измерений на борту навигационных параметров, обеспечивает спуск и автоматическую посадку, включая пробег по полосе до останова. Система контроля и диагностики, примененная здесь впервые на космических аппаратах как централизованная иерархическая система, построена на встроенных в системы средствах и на реализации алгоритмов контроля и диагностики в бортовом вычислительном комплексе. При этом было принято и реализовано принципиальное решение - использовать в качестве входной информации данные системы бортовых измерений, которые до этого традиционно применялись только для передачи измерений в Центр управления полетом, но не включались в бортовой контур управления, считаясь ненадежными. На ОК "Буран" же был проведен специальный анализ измерительных трактов с обеспечением необходимого резервирования для исключения ложных сигналов. Радиотехнический комплекс связи и управления поддерживает связь орбитального корабля с ЦУП. Для обеспечения связи через спутники-ретрансляторы разработаны специальные фазированные антенные решетки, с помощью которых осуществляется связь при любой ориентации корабля. Система отображения информации и органов ручного управления обеспечивает экипаж информацией о работе систем и корабля в целом и содержит органы ручного управления в орбитальном полете и при посадке. Система электропитания корабля, созданная в НПО "Энергия", построена на базе электрохимических генераторов с водородно-кислородными топливными элементами разработки Уральского электрохимического комбината (А.И.Савчук). Мощность системы электропитания до 30 кВт при удельной энергоемкости до 600 Вт.ч/кг, что значительно превышает удельные параметры перспективных аккумуляторных батарей. При ее создании пришлось среди многих решить две основные проблемы: разработать впервые в СССР принципиально новый источник электроэнергии - электрохимический генератор на основе топливных элементов с матричным электролитом, обеспечивающий непосредственное преобразование химической энергии водорода и кислорода в электроэнергию и воду и разработать впервые в мире систему космического криогенного докритического (двухфазного) хранения водорода и кислорода без потерь. Система электропитания состоит из четырех ЭХГ, смонтированных совместно с пневмоарматурой и теплообменниками на раме в виде единого энергоблока, двух сферических криостатов с жидким водородом и двух сферических криостатов с жидким кислородом, двух блоков дренажа водорода и кислорода, через которые может также осуществляться аварийный сброс воды, вырабатываемой ЭХГ, и приборного модуля, в котором размещены приборы автоматического контроля и управления, а также электросиловой коммутации. Три электрохимических генератора из четырех обеспечивают штатную программу полета, два ЭХГ - посадку в аварийной ситуации. Секционирование хранения и подачи в ЭХГ водорода и кислорода также увеличивает надежность выполнения программы полета. Орбитальный корабль "Буран" снабжен бортовым комплексом обслуживания полезных грузов, включающим в себя бортовой манипулятор для различных операций с полезными грузами на орбите. Особо необходимо остановиться на объединенной двигательной установке. Эта сложнейшая установка разработана в НПО "Энергия" при головной роли комплекса 27 (руководитель комплекса Б.А.Соколов). ОДУ, работающая на экологически чистых компонентах топлива - жидком кислороде и синтетическом углеводородном горючем синтин, предназначена для выполнения всех динамических операций орбитального корабля с момента прекращения работы II ступени ракеты-носителя "Энергия" до завершения спуска орбитального корабля в атмосфере. Жидкий кислород в паре с синтетическим углеводородом повышенной калорийности существенно повышает энергетические возможности орбитального корабля и одновременно делает его эксплуатацию более безопасной и экологически чистой, что особенно важно для многоразовых транспортных космических систем, а использование кислорода позволяет связать ОДУ с такими бортовыми системами, как системы электропитания и жизнеобеспечения. Впервые в практике двигателестроения была создана объединенная двигательная установка, включающая топливные баки окислителя и горючего со средствами заправки, термостатирования, наддува, забора жидкости в невесомости, аппаратурой системы управления и т.п. Если оценивать по степени сложности и трудоемкости ракетные разгонные блоки, изготовленные в предыдущие годы, то ОДУ по степени насыщенности пневмогидравлическими системами, приборами и бортовой кабельной сетью, видами и объемами проверок на герметичность и контролю по установке двигателей можно отнести к самому сложному и трудоемкому изделию. Техническое своеобразие ОДУ, по сравнению с другими разработками аналогичного назначения, во многом определялось и определяется повышенными требованиями к безопасности и надежности, многократностью использования, участием в выходе из нештатных ситуаций, изменением ориентации перегрузок при входе в атмосферу и другими особенностями. Большинство новых технических решений при создании ОДУ было связано с транспортированием жидкого кислорода по длинным трубопроводам к управляющим двигателям ориентации и его длительным хранением на орбите; большим влиянием массы топлива на центровку ОК как крылатого летательного аппарата; специфическими требованиями к ОДУ как элементу многоразовой космической системы (увеличенный ресурс, большие нагрузки, операционная гибкость и др.), а также с рядом технических решений, потребовавших разработки качественно новых средств контроля, диагностики и аварийной защиты двигателей и систем ОДУ. Объединенная двигательная установка состоит:

-

из двух жидкостных ракетных двигателей орбитального маневрирования тягой 8800 кгс и удельным импульсом тяги 362 кгс-с/кг, выполненных по схеме с дожиганием газогенераторного газа в камере сгорания;

-

38 управляющих двигателей с тягой по 400 кгс и 8 двигателей точной ориентации тягой по 20 кгс, работающих на газообразном кислороде;

-

кислородного бака и бака горючего со средствами заправки, термостатирования, наддува, забора жидкости в невесомости.
Размещение двигателей управления на носовой и хвостовой частях ОК позволяет более эффективно управлять его положением в пространстве, в том числе выполнять координатные перемещения по всем осям. При создании ОДУ были решены сложные научно-технические проблемы, в основном связанные с использованием жидкого кислорода. Весь запас жидкого кислорода для маршевых и управляющих двигателей размещается в едином теплоизолированном баке при низком давлении, причем использование глубоко охлажденного жидкого кислорода и активных средств его перемешивания позволило избежать потерь на испарение в полете в течение 15-20 суток без применения холодильной машины. Особое внимание уделялось надежности и безопасности ОДУ. Были разработаны новые средства контроля, диагностики и аварийной защиты работы ОДУ с учетом резервирования ее элементов: в случае возникновения неисправности заблаговременно определялись и локализовались, а также подключались резервные элементы или предпринимались другие защитные действия (например, изменялась программа полета), что требовало разработки и аппаратурной реализации большого количества различных алгоритмов контроля, диагностирования и аварийной защиты, работающих в автоматическом режиме, для различных систем со сложными рабочими процессами. В итоге была создана система контроля и диагностики, способная анализировать около 80 аналоговых и 300 релейных сигналов и выдавать почти 300 различных команд по коррекции работы агрегатов ОДУ. Общепринятым и традиционным при создании двигателей и двигательных установок был поэтапный подход к отработке двигателей с автономными испытаниями отдельных элементов и узлов. Часто при создании новых узлов параллельно разрабатывались и испытывались несколько их вариантов, из которых в конечном счете выбирался лучший. После испытаний и определения пределов работоспособности отдельных узлов начинались комплексные испытания в полном составе. Такой подход позволял испытывать каждый элемент в более тяжелых условиях, чем при штатной эксплуатации в составе двигателя, и обеспечивать высокую надежность, хотя и отличался повышенной длительностью и большими затратами. Объединенная двигательная установка изготавливалась на ЗЭМ, испытания агрегатов, двигателей и отдельных элементов систем проводились на стендах НПО "Энергия", комплексные испытания, а также испытания ОДУ в вертикальном и горизонтальном положениях - на стенде Приморского филиала НПО "Энергия" (В.В.Елфимов). Сборка ОДУ шла параллельно с отработкой агрегатов, узлов, блоков. Одна из самых крупных доработок проводилась на ОДУ первого орбитального корабля "Буран" после неудачных испытаний первого стендового варианта ОДУ на комплексном стенде Приморского филиала НПО "Энергия". После замены некондиционных блоков, узлов, арматуры в течение четырех месяцев пневмогидросистема ОДУ была восстановлена и обеспечила выполнение первого полета. Разработка объединенной двигательной установки орбитального корабля "Буран" в НПО "Энергия" стала началом создания нового, перспективного класса двигательных установок, первым шагом в применении высокоэффективных нетоксичных криогенных топлив для космических летательных аппаратов. Создание орбитального корабля "Буран", наиболее сложного из всех разработанных НПО Энергия изделий, потребовало качественно нового подхода к проектированию, разработке и испытаниям. Была проведена комплексная системная увязка корабля, определены его основные характеристики и требования по всем составляющим. Одной из основных задач в техническом и организационном плане являлась разработка системы управления корабля. Она должна была обеспечить управление как всеми орбитальными режимами, так и автоматическими алгоритмами спуска в атмосфере и посадку на аэродром, что требовало объединения опыта космической и авиационной отраслей. По всем задачам управления требовалось обеспечить рациональное распределение функций между автоматическим и ручным управлением и управлением из ЦУП. При этом в соответствии с тактико-техническими требованиями к кораблю "Буран" и традицией отработки изделий, начиная с беспилотных кораблей, все режимы должны были выполняться автоматически. Системный подход к построению бортового комплекса позволил создать надежные средства управления. В НПО "Энергия" были с самого начала проведены мероприятия по организации этой работы - в комплексе 3 с этой целью был образован отдел 039 (начальник отдела В.П.Хорунов) и введена должность заместителя руководителя комплекса 3 по этому направлению (О.И.Бабков). Летом 1976 года на предприятие НПО АП (Н.А.Пилюгин) сотрудниками направления, возглавляемого заместителем генерального конструктора Б.Е.Чертоком, было выдано техническое задание на единый бортовой комплекс (БКУ) управления ОК "Буран" и РН "Энергия". БКУ включал функционально в себя все системы, обеспечивающие управление полетом, такие, как: система управления движением и навигации, система управления бортовыми системами, система контроля и диагностики, бортовой радиотехнический комплекс, система бортовых телеизмерений, система распределения электроэнергии и коммутации, система отображения информации и органов ручного управления. В 1978 году система управления РН "Энергия" была передана в НПО ЭП (В.Г.Сергеев), Украина. Произошло также уточнение распределения работ и ответственности по БКУ между тремя головными организациями: НПО "Энергия", НПО "Молния" и НПО АП. Работы в НПО "Энергия" оказались столь объемными, что пришлось организовать в 1978 году новый, 030 отдел (начальник отдела А.А.Щукин), а затем в 1980 году комплекс 15 (руководитель комплекса О.И.Бабков), После передачи в 1981 году работ по ОК "Буран" в службу главного конструктора Ю.П.Семенова комплекс 15 был также реорганизован и сосредоточился только на работах по орбитальному кораблю, координируя также работу целого ряда подразделений предприятия. В 1984 году была введена должность заместителя генерального конструктора для решения вопросов со смежными организациями и руководящими инстанциями (О.И.Бабков), На следующем этапе (примерно с 1980 года) определились значительные трудности с созданием математического обеспечения бортового вычислительного комплекса. Требовалось разработать большой объем математического обеспечения (300 тысяч машинных команд), разместить его в ограниченном по ресурсам БВК и обеспечить высокую степень отработанности и надежности. Силами одного НПО АП решить эту задачу не представлялось возможным. Поэтому в августе 1983 года по инициативе НПО "Энергия" вышло специальное решение Правительства по вопросу создания математического обеспечения ОК "Буран". В нем был определен состав предприятий-разработчиков МО и оговорены мероприятия по усилению этих работ. НПО АП определено головным предприятием. Была проделана большая работа по определению структуры МО, разработке систем отладки и языков высокого уровня, методик отработки, системы документирования и выдачи заключений по всем этапам отработок и испытаний. Впервые на космических объектах была создана четкая иерархическая структура управления программой работы изделия, начиная с общего плана полета и до управления отдельными системами, что позволило структурировать программные единицы и распределить работу по многим исполнителям. Разработка математического обеспечения подразделениями НПО "Энергия" проводилась по разделам: программа работы бортовых систем, общий план полета, прием командно-программной информации на борту, полетное задание, программное обеспечение Центра управления полетом, диагностика бортовых систем и логика их работы, система автоматизации отработки программного обеспечения, документирование приемно-сдаточных испытаний и выдача заключений. Особое значение при создании математического обеспечения ОК "Буран" придавалось его отработке. При отсутствии в отечественной и мировой практике достоверных критериев надежности только большое количество статистических данных по отработке позволяли сделать заключение о высокой степени работоспособности МО. Отработка МО проходила поэтапно: автономная отработка отдельных программ на универсальных вычислительных машинах на всех предприятиях; совместная отработка программ каждого предприятия; комплексная отработка на стендах НПО АП, где формировались в целом загрузки памяти БВК для типовых полетных операций и отрабатывались как с моделированием движения корабля, так и в испытательной модификации для проведения испытаний на ОК-КС НПО "Энергия"; отработка на комплексном моделирующем стенде НПО "Энергия"; испытания на ОК-КС совместно с реальной аппаратурой с выдачей заключения для отправки на технический комплекс; испытания на летном изделии. По ходу этих испытаний и проводимых параллельно работ по отработке систем и режимов (например, уточнение аэродинамических характеристик, отработки объединенной двигательной установки, систем планера и т.п.) в математическом обеспечении проводились изменения и цикл отработки повторялся на новой версии МО. Летная версия МО первого летного корабля оказалась 21-й по счету. Но в полет орбитальный корабль отправился с версией МО 21а, в которой были учтены все замечания по клапанам ОДУ. Работа бортового комплекса управления в этом полете подтвердила правильность примененных подходов к решению задач, распределенных по множеству организаций-исполнителей и сынтегрированных в едином МО БВК. В итоге разработки бортового комплекса управления "Буран" в НПО "Энергия" и его кооперации был создан мощный задел технических решений организационных и методических подходов к управлению этим этапом работ, не нашедший, к сожалению, воплощение в последующей программе полетов. При разработке средств и технологии управления полетом ОК "Буран" потребовалось, практически впервые в практике такой работы, объединение разработки и испытаний бортового и наземного комплексов управления ОК в рамках единой автоматизированной системы управления полетом. В БКУ орбитального корабля использовался многомашинный вычислительный комплекс и радиотехнический комплекс, совмещающий обмен основными видами информации с Землей в едином цифровом потоке, дублированный автономными средствами для раздельной передачи наиболее ответственных данных (радиосвязь с экипажем и телеметрия). В состав НКУ входил ЦУП в Калининграде, сеть станций слежения, система связи и передачи данных между станциями слежения и ЦУП и спутниковая система контроля и управления с передачей информации по тракту "ОК- спутник-ретранслятор - наземный пункт ретрансляции - ЦУП". В качестве наземных станций слежения к управлению полетом при первом пуске ОК привлекались шесть наземных станций, расположенных в Евпатории, Москве, Джусалы, Улан-Удэ, Уссурийске и Петропавловске-Камчатском. Для контроля полета ОК на участке выведения и на посадочном витке привлекались два корабля слежения в Тихом океане ("Космонавт Георгий Добровольский" и "Маршал Неделин") и два корабля слежения в Атлантическом океане ("Космонавт Владислав Волков" и "Космонавт Павел Беляев"). Система связи и передачи данных включала в себя сеть наземных и спутниковых каналов с использованием геостационарных спутников-ретрансляторов(СР) "Радуга", "Горизонт" и высокоэллиптического СР "Молния". При этом трасса передачи телеметрических данных в ЦУП о выдаче тормозного импульса для схода ОК с орбиты, с учетом использования последовательно двух СР, составляла более 120 тыс. км. В спутниковой системе контроля и управления при первом полете использовался один СР "Альтаир", установленный на геостационарной орбите над Атлантическим океаном. Это позволило расширить зону связи ОК с ЦУП до 45 минут на каждом полетном витке. Для размещения средств и персонала управления полетом ОК в ЦУП г. Калининграда был построен и оборудован новый корпус с главным залом управления и помещениями групп поддержки, а также существенно модернизирован и дооснащен информационно-вычислительный комплекс. Общее быстродействие центрального ядра ИВК ЦУП, базирующегося на ЭВМ четвертого поколения "Эльбрус", составляло около 100х1011 операций в секунду, оперативная память около 50 Мбайт, внешняя память около 2,5 Гбайт. Объем вновь разрабатываемого математического обеспечения управления полетом составил около 2х106 машинных команд и, совместно с техническими средствами ИВК, позволял:

-

отрабатывать и отображать в реальном масштабе времени до 32х10 телеметрических параметра;

-

обмениваться с ОК командно-программной информацией с темпом от 32 до 128 кбит/с;

-

отрабатывать и отображать траекторную информацию в реальном масштабе времени и прогнозировать движение ОК, в том числе в нештатной ситуации при маневре возврата.
Разработка требований к вычислительным средствам ЦУП, технические задания и исходные данные для разработки МО управления полетом создавались коллективами комплексов 19, 1 и 15 (руководители комплексов В.И.Староверов, Г.Н.Дегтяренко и В.П.Хорунов), комплексирование вычислительных средств и разработка МО управления полетом выполнялись коллективом ЦУП ЦНИИМАШ во главе с В.И.Лобачевым, Б.И.Музычуком, В.Н.Почукаевым, а комплексная отработка средств и МО ЦУП осуществлялись совместно. Координацию работ по подготовке технических средств, МО управления полетом осуществлял В.Г.Кравец, назначенный руководителем полета первого ОК. Продолжительность заключительного этапа создания и отработки МО управления полетом составила около двух лет. Впервые в отечественной практике космических полетов был отработан и использован прямой обмен командно-программной информацией между вычислительными средствами ЦУП и ОК в реальном масштабе времени без предварительной записи командной информации на станциях слежения. Для первого полета ОК была предусмотрена выдача на борт около 200 команд управления, из которых 16 требовались в штатном полете, а остальные предназначались для парирования возможных нештатных ситуаций. Для контроля и управления полетом на участке спуска ОК привлекались радиотехническая система навигации, посадки и управления воздушным движением "Вымпел", средства приема телеметрической и телевизионной информации посадочного района и объединенный командно-диспетчерский пункт основного посадочного аэродрома. Вся телеметрическая и траекторная информация ОК на участке спуска передавалась в реальном масштабе времени в ЦУП. На ОКДП размещалась региональная группа управления, готовая в случае необходимости по команде из ЦУП взять на себя контрольные и управляющие функции посадкой ОК. Особое внимание при подготовке первого полета ОК уделялось экспериментальной отработке АСУП, включающей:
-автономные и комплексные испытания отдельно бортового и наземного комплексов управления;
-комплексные испытания средств и математического обеспечения НКУ и БКУ по обмену информацией Земля - борт - Земля на комплексном моделирующем стенде и комплексном стенде ОК;
-совместные испытания БКУ и НКУ по обмену информацией ОК-ЦУП через СР "Альтаир" при нахождении орбитального корабля на площадке огневых испытаний технической позиции и в сборе с ракетой-носителем на стартовом комплексе;
-комплексные испытания средств обмена всеми видами информации на участке спуска и посадки с привлечением летающего аналога ОК, летающих лабораторий Ту-154 и самолета-имитатора Миг-25.
Общее руководство отработкой систем ОК на летающих лабораториях осуществлял заместитель начальника ЛИИ А.А.Манучаров. Тренировка персонала управления полетом в ЦУП и объединенном командно- диспетчерском пункте (ОКДП) осуществлялась в несколько этапов. Тренировки начались почти за год до проведения пуска ОК. Всего было проведено в ходе подготовки к полету более 30 тренировок. Особенностью тренировок было привлечение средств и математического обеспечения ЦУП к поддержке испытаний орбитального корабля на технической позиции и посадочном комплексе. Высокая надежность созданных средств автоматизированной системы управления полетом, их дополетная автономная отработка и комплексные испытания, большой объем выполненных тренировок персонала управления полетом позволили в первом двухвитковом беспилотном полете ОК уверенно отработать всем средствам НКУ и посадочного комплекса и заложить основу подготовки к управлению при пилотируемых полетах. За 3 ч 26 мин первого полета ОК было проведено четыре штатных сеанса связи с выдачей на борт 10 запланированных массивов командно- программной информации для управления режимами работы радиотехнического комплекса. Выдача управляющих воздействий на участке спуска по вводу метеоданных и смене направления захода на посадку не понадобилась, так как оказалось возможным использовать данные полетного задания, введенные в БВК ОК до старта. Обмен командно-программной информацией из-за неверно введенной доплеровской поправки в средства наземных станций слежения велся в режиме "без квотирования". Телеметрическая и траекторная информация была принята, обработана и отображена на рабочих местах персонала управления полетом в ЦУП и ОКДП в полном запланированном объеме. При создании орбитального корабля "Буран" кроме научно-технических проблем стояла задача создания работоспособной кооперации исполнителей. Задача осложнилась тем, что к уже сложившейся космической кооперации, привыкшей работать по определенным законам и стандартам, добавилась многочисленная кооперация авиационной промышленности. Все это требовало совершенствования схемы организации работ и их контроля. Еще в начале разработки МКС был принят системный подход к построению всего комплекта технической документации, внедрены общесоюзные требования ЕСКД и Положение РК-75, определяющее специальные требования к разработке, отработке и подготовке ракетных комплексов. В 1984 году была введена система курирования специалистами НПО "Энергия" всех без исключения элементов орбитального корабля, включая расчетно-исследовательские работы, что повысило уровень технической координации работ, улучшило поступление информации о ходе разработок и контроль за ними, способствовало оперативному принятию технических решений. В НПО "Энергия" была усовершенствована система построения проектно-логической документации (Ю.М.Фрумкин, Ю.М.Лабутин), которая на трех уровнях (программа полета, типовые полетные операции, программа работы бортовых систем) определяла требования по функционированию корабля при подготовке пуска, в полете и после посадки, включая нештатные ситуации, и содержала исходные данные для всех, кто разрабатывал системы корабля, его бортовое и наземное математическое обеспечение. Требования к конструкции, комплектации и компоновке корабля устанавливала система общепроектных документов (Б.И.Сотников, А.А.Калашьян). Была также налажена система контроля основных проектных параметров корабля (В.Г.Алиев). Важным направлением в деятельности НПО "Энергия" была разработка комплексных сквозных графиков работ, которые согласовывались со всеми необходимыми предприятиями и ведомствами и представлялись на утверждение руководству вышестоящих инстанций. Работы по графикам и их контролю организовывались и проводились в основном службой главного конструктора. Эти и другие мероприятия позволили службе главного конструктора полностью сосредоточить в своих руках контроль за ходом реализации проекта. Сборку и испытания орбитального корабля на технической позиции космодрома Байконур контролировало оперативно-техническое руководство (первая оперативная группа), возглавляемое техническим руководителем Ю.П.Семеновым, а в его отсутствие - одним из заместителей технического руководителя, которыми были Н.И.Зеленщиков, В.А.Тимченко, А.В.Васильковский. За планирование работ, за каждодневный контроль выполнения планов и поручений отвечал ведущий конструктор В.Н.Погорлюк и его специалисты. Координацию работ на межведомственном уровне осуществляло Министерство общего машиностроения при поддержке комиссии СМ СССР по военно-промышленным вопросам. Министры общего машиностроения (С.А.Афанасьев, затем О.Д.Бакланов, В.Х.Аогужиев) внимательно следили за ходом разработок, руководили работой Межведомственного координационного совета (МВКС), регулярно проводили совещания, как правило выездные, по контролю состояния дел и решению возникавших вопросов. Министры одновременно являлись и председателями Государственной комиссии по летным испытаниям комплекса "Энергия-Буран". Для создания ОК "Буран" была подключена огромная кооперация предприятий разных ведомств, открывающая новое направление - аэрокосмическую отрасль. Успешный пуск орбитального корабля "Буран" показал, что коллектив НПО "Энергия" блестяще справился с поставленной задачей. Создание многоразового орбитального корабля - это новый этап в отечественной космонавтике, поднявший на новый уровень все направления разработки и создания КА, начиная от проектирования и кончая подготовкой к пуску и управлением полетом. В основу конструкции и систем корабля "Буран" заложены технические решения, не имеющие аналогов в мировой практике. Разработаны новые системы, конструкционные материалы, оборудование, теплозащитные покрытия и новые технологические процессы. Многое из этого может и должно быть внедрено в народное хозяйство. Одним из реальных достижений создания системы "Энергия-Буран" явилось продвижение переговоров по ограничению вооружений, поскольку корабль "Буран" создавался в том числе и для комплексного противодействия планам использования космического пространства в военных целях. Тот научно-технический потенциал, который был продемонстрирован при первом беспилотном полете, подтвердил наши стратегические возможности и необходимость соглашения. По времени завершение полета орбитального корабля "Буран" совпало с выступлением в ООН Президента СССР М.С.Горбачева по вопросам разоружения и позволило ему на равных разговаривать с американской делегацией. Руководством страны дана высочайшая оценка этой работе. В правительственном поздравлении говорилось:

Ученым, конструкторам, инженерам, техникам, рабочим, строителям, военным специалистам, всем участникам создания и осуществления запуска универсальной ракетно-космической транспортной системы "Энергия" и орбитального корабля "Буран"

Дорогие товарищи!

Отечественная наука и техника одержали новую выдающуюся победу, Успешно выполнен испытательный запуск универсальной ракетно-космической транспортной системы "Энергия" и орбитального корабля "Буран". Подтверждены правильность принятых инженерных и конструкторских решений, эффективность методов экспериментальной отработки и высокая надежность всех систем этого сложнейшего комплекса.

Значительным вкладом в развитие авиационно-космической техники является создание системы автоматической посадки, надежность которой продемонстрирована успешным завершением полета орбитального корабля "Буран".

Запуск на околоземную орбиту корабля "Буран" и успешное его возвращение на Землю открывают качественно новый этап в советской программе космических исследований и существенно расширяют наши возможности в освоении космического пространства. Отныне отечественная космонавтика располагает не только средствами выведения на различные орбиты больших грузов, но и возможностями их возвращения на Землю.

Использование новой космической транспортной системы в сочетании с одноразовыми ракетами-носителями и постоянно действующими орбитальными пилотируемыми комплексами дает возможность сосредоточить основные усилия и средства на тех направлениях освоения космоса, которые обеспечат максимальную экономическую отдачу народному хозяйству и выведут науку на более высокие рубежи.

Центральный Комитет Коммунистической партии Советского Союза, Президиум Верховного Совета СССР и Совет Министров СССР горячо поздравляют с выдающимся достижением советской космонавтики ученых, конструкторов, инженеров, техников, рабочих, строителей, специалистов космодрома, Центра управления полетами, командно-измерительного и посадочного комплексов, коллективы всех предприятий и организаций, принимавших участие в разработке, создании и обеспечении полета ракеты-носителя "Энергия" и корабля "Буран".

Новый успех отечественной космонавтики еще раз убедительно продемонстрировал всему миру высокий уровень научно-технического потенциала нашей Родины.

Желаем вам, дорогие товарищи, больших творческих успехов в вашей важной и ответственной работе по созданию современной техники для мирного освоения космоса во имя прогресса, на благо нашей великой Родины и всего человечества.

ЦЕНТРАЛЬНЫЙ КОМИТЕТ КПСС ПРЕЗИДИУМ ВЕРХОВНОГО СОВЕТА СССР СОВЕТ МИНИСТРОВ СССР

Система "Энергия - Буран" опередила время, промышленность не была готова к ее использованию. Система, как и вся космонавтика, в 90-х годах подверглась необоснованной критике дилетантов от космонавтики. Общий спад и развал промышленности самым непосредственным образом отразился на этом проекте. Финансирование космических исследований резко сокращалось, с 1991 года система "Энергия-Буран" была переведена из Программы вооружений в Государственную космическую программу решения народнохозяйственных задач. Дальнейшее сокращение финансирования привело к невозможности проведения работ с орбитальным кораблем "Буран". В 1992 году Российское космическое агентство приняло решение о прекращении работ и консервации созданного задела. К этому времени был полностью собран второй экземпляр орбитального корабля и завершалась сборка третьего корабля с улучшенными техническими характеристиками. Это было трагедией для организаций и участников создания системы, посвятивших более десяти лет решению этой грандиозной задачи. Выполняя межправительственное соглашение о стыковке корабля "Спейс Шаттл" со станцией "Мир" в июне 1995 года, наши инженеры использовали технические материалы по стыковке ОК "Буран" со станцией "Мир", что значительно сократило срок подготовки. Но было обидно и горько наблюдать, что стыкуется не "Буран", а чужой "Шаттл", хотя этой стыковкой были подтверждены все технические решения, принятые специалистами по кораблю "Буран". В создании орбитального корабля принимали участие около 600 предприятий почти всех отраслей промышленности, в том числе: НПО "Молния" (Г.Е.Лозино-Лозинский) - головной разработчик планера; НПО АП (Н.А.Пилюгин, В.А.Лапыгин) - система управления; НИИ КП (Л.И.Гусев, М.С.Рязанский) - радиокомплекс; НПО ИТ (О.А.Сулимов) - телеметрические системы; НПО ТП (А.С.Моргулев, В.В.Сусленников) - система сближения и стыковки; МНИИ РС (В.И.Мещеряков) - системы связи; ВНИИ РА (Г.Н.Громов) - система измерения параметров движения при посадке; МОКБ "Марс" (А.С.Сыров) - алгоритмы участка спуска и посадки; НИИ АО (С.А.Бородин) - пульты космонавтов; ЭМЗ им. Мясищева (В.К.Новиков) - кабина экипажа, системы обеспечения теплового режима и жизнеобеспечения; КБ "Салют" (Д.А.Полухин), ЗИХ (А.И.Киселев) - блок дополнительных приборов; КБОМ (В.П.Бармин) - системы технического, стартового и посадочного комплексов; ЦНИИРТК (Е.И.Юревич, В.А.Лапота) - бортовой манипулятор; ВНИИТРАНСМАШ (А.Л.Кемурджиан) - система крепления манипулятора; НИИФТИ (В.А.Волков) - датчиковая аппаратура системы бортовых измерений; ЦНИИМАШ (Ю.А.Мозжорин) - прочностные испытания; НИИХИММАШ (А.А.Макаров) - испытания двигателей; ЦАГИ (Г.П.Свищев, В.Я.Нейланд) - аэродинамические и прочностные испытания; завод "Звезда" (Г.И.Северин) - катапультное кресло; ЛИИ (А.Д.Миронов, К.К.Васильченко) - летающие лаборатории, горизонтальные летные испытания; ИПМ РАН (А.Е.Охоцимский) - средства разработки и отладки математического обеспечения; Уральский электрохимический комбинат (А.И.Савчук, В.Ф.Корнилов) - электрохимический генератор; Уральский электрохимический завод (А.А.Соловьев, Л.М.Кузнецов) - автоматика электрохимического генератора; ЗЭМ (А.А.Борисенко) - сборка и испытания корабля; ТМЗ (С.Г.Арутюнов) - сборка и испытания планера; Киевский ЦКБА (В.А.Ананьевский) -пневмогидравлическая арматура. В решении многих научно-технических проблем при создании системы "Энергия- Буран" активно участвовал Президент Академии наук СССР Г.И.Марчук. В создании орбитального корабля "Буран" принимали непосредственное участие: Проектное направление - В.А.Тимченко, Б.И.Сотников, В.Г.Алиев, В.М.Филин, Ю.М.Фрумкин, Ю.М.Лабутин, А.А.Калашьян, В.А.Высоканов, Э.Н.Родман, В.А.Овсянников, Е.А.Уткин, В.И.Табаков, А.В.Кондаков, А.Н.Похилько, Б.В.Чернятьев. Расчетно-теоретические работы - Г.Н.Дегтяренко, П.М.Воробьев, А.А.Жидяев, В.Ф.Гладкий, В.С.Патрушев, Е.С.Макаров, А.С.Григорьев, А.Г.Решетин, Б.П.Плотников, А.А.Дятькин, А.В.Белошицкий, В.С.Межин, Н.К.Петров, В.А.Степанов. Бортовые системы корабля - О.И.Бабков, В.П.Хорунов, А.А.Щукин, В.В.Постников, Г.А.Веселкин, Г.Н.Формин, А.И.Пациора, К.Ф.Васюнин, Г.К.Сосулин, В.Е.Вишнеков, Е.М.Райхер, Ю.Д.Захаров, Е.А.Микрин, В.А.Шаров, Э.В.Гаушус, Ю.П.Зыбин, Ю.Б.Пуртов, А.В.Галкин, Ю.Е.Кольчугин, В.Н.Беликов, К.К.Чернышев, А.С.Пуляткин, В.М.Гутник, В.А.Никитин, А.А.Ретин, В.А.Блинов, В.С.Овчинников, Э.И.Григоров, А.Л.Магдесьян, С.А. Худяков, Б.А.Заварнов, А.В. Пучинин, В.И.Михайлов, Ю.С.Долгополое, Е.Н.Зайцев, А.В.Мельник, В.В.Кудрявцев, В.С.Сыромятников, В.Н.Живоглотов, А.И.Субчев, Е.Г.Бобров, В.В.Калантаев, В.В.Носов, И.Д.Дордус, А.П.Александров, О.С.Цыганков, Ю.П.Карпачев, В.Н.Куркин, И.С.Востриков, В.А.Батарин, М.Г.Чинаев, В.А.Шорин. Объединенная двигательная установка - Б.А.Соколов, Л.Б.Простов, А.К.Аболин, А.Н.Аверков, А.А.Аксенцов, А.Г.Аракелов, А.М.Баженов, А.И.Базарный, О.А.Барсуков, Г.А.Бирюков, В.Г.Борздыко, Ю.Н.Васильев, М.М.Викторов, А.С.Волков, В.В.Вольский, В.С.Градусов, Ю.Ф.Гавриков, М.П.Герасимов, А.В.Голландцев, В.С.Голов, М.Г.Гостев, Ю.С.Грибов, Б.Е.Гуцков, А.В.Денисов, А.П.Жадченко, А.П.Жежеря, А.М.Золотарев, Г.А.Иванов, Ю.П.Ильин, В.И.Ипатов, А.И.Киселев, Ф.А.Коробко, В.И.Корольков, Г.В.Костылев, П.Ф.Кулиш, С.А.Макин, В.М.Мартынов, А.И.Мельников, А.Ал.Морозов, А.Ан.Морозов, А.Д.Аокаленков, А.В.Аысенков, В.Ф.Нефедов, Э.В.Овечка-Филиппов, Г.Г.Подобедов, В.М.Протопопов, В.В.Рогожинский, А.В.Рожков, В.Е.Ромашов, А.А.Санин, Ю.К.Семенов, Д.Н.Синицин, Б.Н.Смирнов, А.В.Сорокоумов, А.Н.Софийский, Е.Н.Туманин, С.М.Тратников, С.Г.Ударов, В.Т.Унчиков, В.В.Ушаков, Н.В.Фоломеев, К.М.Хомяков, А.М.Щербаков. Конструкция - Э.И.Корженевский, А.А.Чернов, К.К.Пантин, А.Б.Григорян, М.А.Вавулин, В.Д.Аникеев, А.Д.Боев, Ю.А.Гулько, В.Б.Доброхотов, Е.И.Дрошнев, В.В.Ерпылев, Б.С.Захаров, С.А.Иванов, В.Е.Козлов, А.В.Костров, А.И.Крапивнер, Ю.К.Кузьмин, Н.Ф.Кузнецов, В.А.Аямин, Б.А.Непорожнев, Б.А.Простаков, И.С.Пустованов, В.И.Сенькин. Оборудование технического комплекса и наземное оборудование - Ю.М.Данилов, В.Н.Бодунков, В.В.Солодовников, В.К.Мазурин, Е.Н.Некрасов, О.Н.Кузнецов, Н.И.Борисов, А.М.Гарбар. Комплексные электрические испытания и наземная предполетная подготовка - Н.И.Зеленщиков, А.В.Васильковский, В.А.Наумов, А.Д.Марков, А.А.Мотов, А.И.Палицин, Н.Н.Матвеев, Н.А.Омельницкий, Г.И.Киселев, И.В.Негреев, А.В.Покатилов, П.Е.Куликов, Э.Я.Ислямов, Б.М.Сербий, М.С.Проценко, А.В.Чемоданов, А.Ф.Мезенов, Е.Н.Четвериков, А.В.Максимов, П.П.Масенко, Б.М.Бугеря, А.Н.Еремычев, В.П.Кочка, А.А.Медведев, А.К.Данилов, В.В.Москвин, В.В.Лукьянкин, В.И.Варламов, В.А.Ильенков, К.К.Трофимов, И.К.Попов, М.А.Леднев, Г.А.Некрасов, В.В.Коршаков, Е.И.Шевцов, А.Е.Кулешов, А.Г.Суслин, М.В.Самофалов, А.С.Щербаков, Г.В.Василька. Управление полетом - В.В.Рюмин, В.Г.Кравец, В.И.Староверов, С.П.Цыбин, Ю.Г.Пульхров, Е.А.Голованов, А.И.Жаворонков, В.Е.Дроботун, В.Д.Кугук, А.Д.Быков, И.Э.Бродский. Экономика и планирование работ - В.И.Тарасов, А.Г.Деречин, В.А.Максимов, И.Н.Семенов. Ведущие конструкторы - В.Н.Погорлюк, Ю.К.Коваленко, И.П.Спиридонов, В.А.Горяинов, В.А.Капустин, Г.Г.Халов, Г.С.Бакланов, Ф.А.Титов, Н.А.Пименов. Разработкой и исследованиями целевого применения ОК "Буран" занимались В.Г.Алиев, Б.И.Сотников, П.М.Воробьев, В.Ф.Садовый, А.В.Егоров, С.И.Александров, Н.А.Брюханов, В.В.Антонов, В.И.Бержатый, О.В.Митичкин, Ю.П.Улыбышев и др.

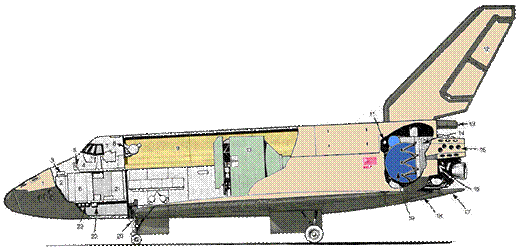

Компоновка ОК "Буран"

Компоновка ОК БУРАН. Выбери интересующий агрегат 1 - носовой блок двигателей управления (БДУ-Н); 2 - приборный отсек; 3,5,6,21 - блоки аппаратуры; 4 - кабина пилотов; 7 - командный отсек; 8 - радиовысотомер-вертикаль (модуль командных приборов); 9 - отсек полезного груза (ОПГ); 10 - блок испытательной аппаратуры; 11 - вспомогательные силовые установки (ВСУ); 12 - двухсекционный расщепляющийся воздушный тормоз; 13 - контейнер с тормозным парашютом; 14 - базовый блок объединенной двигательной установки (ОДУ); 15 - блоки двигателей управления (левый и правый); 16 - бак горючего; 17 - балансировочный щиток; 18 - нижние узлы стыковки ОК к РН на старте; 19 - бак окислителя; 20 - носовой узел стыковки ОК с РН; 22 - агрегатный отсек (АО); 23 - блоки системы терморегулирования Герметичная кабина ОК, в которой находится и работает в полете экипаж, размещается в носовой части фюзеляжа и имееет два этажа: верхний - командный отсек (КО) и нижний - бытовой отсек (БО), под которым расположен агрегатный отсек с не требующим постоянного доступа оборудованием. Командный отсек в своей передней части имеет два рабочих места (РМ-1 и РМ-2), оснащенных катапультными креслами. В конструкции кабины предусмотренны аварийные выходы, образующиеся с помощью взрывных шнуров. Вариант кабины, рассчитанный на экипаж из четырех человек с индивидуальными средствами спасения, отличается тем, что в передней части БО (аварийные выходы переж остеклением кабины) устанавливаются два дополнительных катапультных кресла, а приборные отсеки переносятся к задней стенке кабины. Снаружи на задней стенке кабины установлен модуль командных приборов (МКП), внутри которого находятся гиростабилизированные платформы (ГСП) системы управления (СУ). Справа на МКП установлен блок звездных датчиков, имеющий открывающуюся в полете крышку. Слева размещен радиовысотомер-вертикаль. Над МКП размещена навигационная измерительная визуальная система, внешняя и внутренняя части которой установлены на специальном промежуточном иллюминаторе задней стенки кабины. На обшивке носовой части фюзеляжа (НЧФ) вокруг кабины и перед ней установлено большинство антенн радиотехнических систем корабля. Каждая антенна или их группа монтируется в вырезе металлической обшивки и закрывается радиопрозрачной вставкой. В передней области НЧФ носовой блок двигателей управления. На задней стенке кабины и частично на передней размещены платы электроразъемов, а также разъемы пневмогидросвязей. Под кабиной проложены транзитные кабели и трубопроводы, соединяющие, минуя кабину, агрегаты и аппаратуру НЧФ и других частей фюзеляжа. Отсек полезного груза (ОПГ) расположен в средней части фюзеляжа от задней стенки кабины (от соответствующего шпангоута) до перегородки, отделяющей среднюю часть фюзеляжа (СЧФ) от хвостовой части фюзеляжа (ХЧФ). В нижней зоне СЧФ между шпангоутами расположены приборы и агрегаты систем, в том числе системы электропитания (баки с жидким водородом и кислородом, приборный модуль и электрохимические генераторы тока), в верхней части - створки ОПГ (четыре секции по каждому борту со смонтированными на них радиаторами системы терморегулирования), открывающиеся на две стороны. Сбоку к СЧФ крепятся консоли крыла с элевонами - аэродинамическими рулями, совмещающими функции управления по каналам тангажа и крена, и нишами с установленными в них основными стойками шасси. Ниша передней стойки расположена сразу за кабиной экипажа на СЧФ. В хвостовой части фюзеляжа размещены базовый блок (ББ) объединенной двигательной установки (ОДУ) и три вспомогательные силовые установки (ВСУ), создающие рабочее давление в гидравлической системе ОК, герметичный приборный отсек и другие агрегаты и обоорудование. ВСУ располагаются вблизи передней стенки ХЧФ по правому и левому бортам. Два хвостовых блока (левый и правый) двигателей управления ОДУ крепятся консолью на шпангоуте донного среза ХЧФ, на котором устанавливается и ББ. В нижней части ХЧФ размещен балансировочный щиток, а в верхней - киль с рулем направления/воздушным тормозом. В раннем варианте компоновки для повышения маневренных возможностей ОК при посадке, в частности при ручном управлении, предполагалось оснащение ОК двумя турбореактивными двигателями с их установкой на ХЧФ по бокам от киля (это хорошо видно на летавшей модели-аналоге ОК БОР-5 и на самолете-аналоге БТС-02 ОК-ГЛИ). Конфигурация ОК в автономном орбитальном полете, когда раскрыты створки, развернуты радиаторы системы терморегулирования, открыты поля зрения навигационных приборов и обеспечено наблюдение экипажу в сторону ОПГ, показана далее:

Конфигурация ОК в орбитальном полете:

1- базовый блок ОДУ; 2- блоки двигателей управления (левый и правый); 3- полезный груз; 4- радиаторы системы терморегулирования (передние отведены от створок); 5- радиовысотомер-вертикаль; 6- иллюминатор наблюдения за работами в ОПГ; 7- модуль командных приборов; 8- иллюминатор контроля стыковки; 9- звездно-солнечный прибор; 10- переднее остекление; 11- носовой блок двигателей управления; 12- отсек полезного груза; 13- открытые створки ОПГ


Объединенная Двигательная Установка (ОДУ)

Объединенная двигательная установка является одной из основных бортовых систем ОК и предназначена для выполнения всех динамических операций в полете. В штатном (безаварийном) полете двигатели ОДУ обеспечивают стабилизацию ОК в связке с РН (с момента включения II ступени), разделение ОК и РН, довыведение ОК на рабочую орбиту (двумя импульсами), стабилизацию и ориентацию ОК, орбитальное маневрирование, сближение и стыковку с другими КА, торможение, сход с орбиты и управление спуском. В нештатных ситуациях, т.е. при авариях на активном участке, двигатели ОДУ используются в первую очередь для ускоренной выработки топлива перед отделением от РН (скорость до 70 кг/с) с целью восстановления необходимой центровки ОК (топливо может вырабатываться и после отделения от РН). В случае экстренного отделения предусматривается срабатывание специальных пороховых двигателей ОДУ. Кроме чисто динамических задач ОДУ как бортовая система обеспечивает тепловое саморегулирование, самоконтроль и аппаратурное самообеспечение, огневые проверки, связь ОК с наземными системами, а также интеграцию с системой электропитания по хранению и подаче жидкого кислорода.

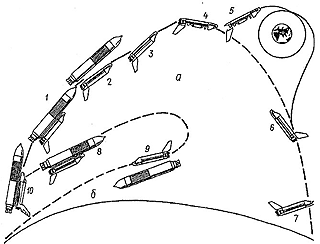

Функционирование ОДУ в штатной (а) и в нештатных (б) ситуациях:

1- стабилизация связки ОК-РН; 2- разделение ОК и РН; 3- довыведкние на опорную орбиту; 4- динамические операции реактивной системы управления (РСУ) - ориентация, стабилизация, стыковка и т.п.); 5- орбитальное маневрирование; 6- сход с орбиты; 7- управление спуском; 8- экстренное отделение ОК от РН в нештатной ситуации, а также резервная возможность включения ОДУ на активном участке (для использования свободного объема баков); 9- выработка топлива при аварийном возвращении; 10- аварийное разделение ОК и РН и управление спуском


Впервые в мировой практике для двигательной установки КА используется криогенный окислитель - жидкий кислород и горючее - некриогенный синтетический углеводород синтин с повышенной эффективностью. Применение этого экологически чистого топлива повысило удельный импульс двигателей, но потребовало внедрения на ОК элементов криогенной техники, поскольку кислород хранится и заправляется в жидком состоянии (температура кипения -183 С). Особенностью является и то, что в управляющие двигатели кислород подается в газообразном состоянии в отличии от двигателей ориентации, работающих на жидком кислороде. В состав ОДУ входят:
  • два двигателя орбитального маневрирования с тягой по 90 кН, пустотным удельным импульсом тяги 362с и с числом включений до 5000 за полет;
  • 38 управляющих двигателей с тягой по 4 кН, удельным импульсом тяги 275...295с (в зависимости от назначения) и числом включений до 2000 за полет;
  • восемь двигателей точной ориентации с тягой по 200Н, удельным импульсом 265с и с числом включений до 5000 за полет;
  • четыре твердотопливных двигателя экстренного отделения с тягой по 28 кН и суммарным импульсом тяги по 35 кН с.
Двигатели ОДУ на ОК размещаются с учетом решаемых ими задач. Так, двигатели управления, расположенные в носовой и хвостовой частях фюзеляжа, обеспечивают координатные перемещения ОК по всем осям и управление его положением в простанстве. Работу жидкостных ракетных двигателей и подачу в них топлива обеспечивают:
  • топливные баки (основные, вспомогательные и дополнительные) со средствами наддува, заправки, термостатирования, забора жидкости в невесомости и т.п.;
  • средства подачи компонентов топлива к двигателям управления, включая средства газификации жидкого кислорода;
  • средства поддержания температурного режима окислителя и горючего, а также элементов конструкции;
  • топливная и газовая арматура и трубопроводы;
  • приборы, датчики и кабели систем управления и бортовых измерений.
Основные проектные решения были найдены на базе следующих принципиальных положений:
  • размещение всего запаса жидкого кислорода для маршевых и управляющих двигателей и его хранение в едином теплоизолированном баке при низком давлении (использование глубоко охлажденного до -210 С кислорода и активных средств его перемешивания позволило избежать потерь на испарение в полете в течение 15...20 сут без применения холодильной машины);
  • питание двигателей управления газифицированным кислородом, получаемым в специальном газогенераторе (газификаторе) при сжиганиии в кислороде небольшой доли горючего;
  • забор жидких топливных компонентов в условиях, близких к невесомости, с помощью специальных заборных устройств на базе мелкоячеистых (капиллярных) сетчатых блоков, расположенных в нижних частях баков;
  • применение в двигателях управления электрического зажигания, охлаждения газообразным кислородом и избыточного содержания кислорода в камере для исключения образования сажи;
  • увеличение мощности маршевого двигателя (тяга 90 кН), что позволяет использовать его для ускоренной выработки топлива в нештатных ситуациях, а в перспективе - для повышения общей эффективности многоразовой космической системы за счет включения на активном участке;
  • поддержание теплового режима ОДУ в нормальном диапазоне собственными средствами (практически автономно от системы обеспечения теплового режима) за счет циркуляции горючего в теплообменном контуре, включающим основной бак;
  • совмещение профилактической послеполетной очистки внутренних полостей ОДУ с огневыми контрольными испытаниями на технологическом горючем (бензине), проводимыми при межполетном обслуживании;
  • интеграция ОДУ со смежными системами, в частности с системой электропитания, по средствам подачи и хранения жидкого кислорода;
  • использование при длительных (до 30 сут) полетах микрокриогенной холодильной машины с минимальным электропотреблением;
  • включение в состав ОДУ устройств связи со стартовым комплексом, а также элементов смежных систем и конструкций.

Маршевый двигатель

Маршевый двигатель, или двигатель орбитального маневрирования (ДОМ), используется при довыведении, коррекции орбиты, межорбитальных преходах и торможении при сходе с орбиты.

Маршевый двигатель представляет собой ЖРД многократного включения с насосной системой подачи компонентов топлива, выполненной по схеме с дожиганием генераторовного газа, нормально функционирующий в условиях вакуума и невесомости.

Высокие энергетические параметры двигателя (удельный импульс 362с) обеспечиваются исключением потерь на привод турбины (схема с дозажиганием), большим геометрическим дорасширением реактивного сопла (отношение площадей =192), минимальными потерями в камере сгорания и реактивном сопле, рациональной системой охлаждения и сокращением выбросов. В качестве пускового горючего для воспламенения топлива в газогенераторе и камере используется металлоорганическое соединение.

Для двигателя характерны умеренная напряженность внутрикамерного процесса (давление в камере 7,85 МПа), использование форсуночной головки, имеющей концентрические кольцевые смесительные элементы для получения равномерного потока в камере, высотного соплового насадка радиационного охлаждения из ниобиевого сплава, изготовляемого методом раскатки (без сварки), центростремительной турбины, работающей на генераторном газе при умеренной (около 460 С) температуре.

Крепление камеры в кардановом подвесе обеспечивает ее качание в двух плоскостях на 6 от номинального положения.


Маршевый двигатель:

1- радиационно охлаждаемая часть сопла; 2- регенеративно охлаждаемая часть сопла; 3- турбонасосный агрегат; 4- газоотвод; 5- камера сгорания; 6- рама с карданным подвесом; 7- привод рулевой машины; 8- газогенератор; 9- зашитный экран; 10- дренадные патрубки

Двигатели управления

Управляющий двигатель (УД) представляет собой однокамерный газожидкостный импульсный ЖРД высокого быстродействия на газифицированном кислороде и углеводородном горючем - синтине и работает в импульсных и стационарных режимах с длительностью включения от 0,06 до 1200 с как в орбитальном полете, так и при спуске в атмосфере до высоты 10 км, что позволяет использовать его как дублера маршевого двигателя и двигателей ориентации.

Для воспламенения компонентов топлива используется электрическая система зажигания индуктивного типа.

Камера сгорания и часть сопла охлаждаются регенеративно и через завесу окислительным газом, выходная часть сопла - радиационно, клапаны и свеча - прокачкой основного горючего в замкнутом контуре терморегулирования ОДУ.

Для двигателей продольного перемещения, дублирующих маршевые двигатели в случае их отказа, предусматривается установка удлиненного насадка со степенью расширения =50 и соответствующим приростом удельного импульса.

Быстродействие УД характеризуется временем набора 90% тяги, равным 0,06с, такой же минимальной продолжительностью включения и частотой включения до 8Гц.

Минимальный удельный импульс двигателя в импульсных режимах 180с.

Гарантированный ресурс двигателя составляет 26000 включений и более 3 ч работы (с дальнейшим увеличением по мере набора статистики).

Двигатель ориентации по принципиальной схеме и составу в основном аналогичен УД.

Для исключения образования сажи предусматривается повышенное соотношение компонентов топлива в двигателе (3,5....4),т.е. избыток кислорода.

Основным режимом работы ДО является выдача минимльных импульсов от 0,06 до 0,12с, т.е. удельных импульсов тяги от 227 до 237с соответственно.


Управляющий двигатель:

1- сопло; 2- клапан окислителя; 3- клапан горючего; 4- агрегат зажигания; 5- сигнализатор давления; 6- камера сгорания; 7- блок таплового уплотнения


К основным блокам ОДУ (слева) относятся базовый (3), два хвостовых (БДУ-Н, БДУ-Л) (2) и носовой блоки (1), а также соединяющие их пневмогидравлические магистрали.

Манипулятор ОК "Буран"

Манипулятор для космического корабля "Буран" (СБМ) был разработан в Государственном научном центре - Центральном научно-исследовательском и опытно-конструкторском институте робототехники и технической кибернетики (ГНЦ ЦНИИ РТК РФ) (Санкт-Петербург). На "Буране" в штатных полетах предполагалось использовать до двух одинаковых манипулятора. Бурановский манипулятор имеет сходную с RMS (манипулятор Space Shuttle) кинематическую схему. Он состоит из шести вращательных степеней подвижности и имеет одну транспортную степень (для начальной установки в грузовом отсеке корабля). Звенья манипулятора изготовлены из углепластика. Работа с манипулятором возможна в автоматическом и ручном режимах управления. Технические характеристики: Число степеней свободы: 6 вращательных Грузоподъемность: 30 т Рабочая зона: сфера радиусом 15.5 м Масимальная скорость:
  • 30 см/сек (без груза)
  • 10 см/сек (с грузом)
Точность позиционирования: 3 см В результате математического и натурного моделирования манипулятора выявлены следующие особенности его движения:
  • Движение пустого схвата сопровождается колебаниями с амплитудой 7-10 см и частотой 0.5-1 Гц.
  • При работе с грузом около 1 т амплитуда колебаний схвата за счет суммарной упругости (основная упругость сосредоточена в шарнирах и в схвате в месте крепления груза) составила 50 см.
  • Остановка груза весом 1.5 т и 6 т сопровождается колебательным переходным процессом со временем затухания порядка 2 и 4 минут соответственно.
    1. "Буран", под ред.члена-корр.РАН Ю.П.Семенова, М.:Машиностроение, 1995, 448 стр.;
    2. Журнал "Новости Космонавтики", М.:Видеокосмос, 1994-1998гг. (в частности, 11/152 1997, материалы о "Скиф-ДМ");
    3. "Космонавтика", энциклопедия, М.:Советская энциклопедия, 1985, 528 стр.
    4. "Авиация", энциклопедия под ред.Г.Л.Свищева, М.:Большая Российская Энциклопедия, 1994, 736 стр.
    5. "Авиационно-космические системы", сборник статей под ред. Г.Е.Лозино-Лозинского и А.Г.Братухина, М.:Изд-во МАИ, 1997, 416 стр.
    6. "Техническая информация" ОНТИ ЦАГИ, 1421 ( 15, август 1981г.)
    7. "Ракетно-космическая корпорация ЭНЕРГИЯ имени С.П.Королева", Менонсовполиграф, 1996, 670 стр.

Оглавление

Введение............................. 1 · Внешняя конфигурация · Внутренняя компоновка, конструкция · Двигательная установка и бортовое оборудование · Геометрические и весовые характеристики · Выведение на орбиту · Возвращение с орбиты История создания ОК “БУРАН”.................3

Многоразовая космическая система "Энергия - Буран" Орбитальный корабль "Буран".............................8

Компоновка ОК "Буран"......................28

Пояснения...........................30

· Объединенная Двигательная Установка (ОДУ)

1. Маршевый двигатель

2. Двигатели управления

· Манипулятор ОК "Буран" .....................33

Список литературы.............................35
