Реферат: Нетрадиционные возобновимые источники энергии

Реферат: Нетрадиционные возобновимые источники энергии

РЕФЕРАТ

Ученика экстерната при лицее 1502

Щиренко Ивана

Нетрадиционные возобновимые

источники энергии

Реферат: Нетрадиционные возобновимые источники энергии

П Л А Н Р Е Ф Е Р А Т А

1.План

реферата.....................................................................

......

2.Вступление.................................................................

...............

3.Энергия

Солнца.......................................................................

..

3.1.Гелиоустановки на широте 60°.............................................

3.2.Гелиомобиль

сегодня...........................................................

3.3.Преобразователи солнечной энергии...................................

3.4.Концентраторы солнечного света....................................

3.5.Жилой дом с солнечным отоплением................................

4.Ветровая

энергия......................................................................

.

4.1.Ветер....................................................................

...............

4.2.Упряж для

ветра.................................................................

4.3.Неожиданные проявления и применения............................

5.Энергия

Земли........................................................................

...

6.Энергия внутренних

вод............................................................

6.1. гидроэнергетические ресурсы и рaзмещение гэс................

7.Энергия мирового

океана..........................................................

7.1. Энергия океанских течений...............................................

7.2.Получение энергии за счет разности хим. состава воды....

7.3. Энергия биомассы океана..................................................

7.4.Энергия океанских течений................................................

7.5.Термальная энергия океана................................................

7.6.Внутренняя энергия молекул воды.....................................

8.Энергия

биомассы.....................................................................

9.Заключение.................................................................

................

10.Список

литературы...................................................................

11.Приложения......................................

.......................................

ВСТУПЛЕНИЕ.

Сейчас, как никогда остро встал вопрос, о том, каким будет будущее

планеты в энергетическом плане. Что ждет человечество - энергетический

голод или энергетическое изобилие? В газетах и различных журналах

все чаще и чаще встречаются статьи об энергетическом кризисе Из-за нефти

возникают войны, расцветают и беднеют государства, сменяются правительства.

К разряду газетных сенсаций стали относить сообщения о запуске новых

установок или о новых изобретениях в области энергетики. Разрабатываются

гигантские энергетические программы, осуществление которых потребует

громадных усилий и огромных материальных затрат. Если в конце прошлого

века энергия играла, в общем, вспомогательную и незначительную в мировом

балансе роль, то уже в 1930 году в мире было произведено около 300

миллиардов киловатт-часов электроэнергии. Вполне реален прогноз, по которому

в 2000 году будет произведено 30 тысяч миллиардов киловатт-часов! Гигантские

цифры, огромные темпы роста! И все равно энергии будет мало - потребности

в ней растут еще быстрее. Уровень материальной, а в конечном счете и духовной

культуры людей находится в прямой зависимости от количества энергии,

имеющейся в их распоряжении. Чтобы добыть руду, выплавить из нее металл,

построить дом, сделать любую вещь, нужно израсходовать энергию. А

потребности человека все время растут, да и людей становится все больше. Так

за чем же остановка? Ученые и изобретатели уже давно разработали

многочисленные способы производства энергии, в первую очередь

электрической. Давайте тогда строить все больше и больше электростанций, и

энергии будет столько, сколько понадобится! Такое, казалось бы, очевидное

решение сложной задачи, оказывается, таит в себе немало подводных камней.

Неумолимые законы природы утверждают, что получить энергию, пригодную для

использования, можно только за счет ее пре- образований из других форм.

Вечные двигатели, якобы производящие энергию и ниоткуда ее не берущие, к

сожалению, невозможны. А структура мирового энергохозяйства к сегодняшнему

дню сложилась таким образом, что четыре из

каждых пяти произведенных киловатт получаются в принципе тем же способом,

которым пользовался первобытный человек для согревания, то есть при

сжигании топлива, или при использовании запасенной в нем химической

энергии, преобразовании ее в электрическую на тепловых электростанциях.

Правда, способы сжигания топлива стали намного сложнее и совершеннее.

Возросшие требования к защите окружающей среды потребовали нового подхода к

энергетике. В разработке Энергетической программы приняли

участие виднейшие ученые и специалисты различных сфер. С

помощью новейших математических моделей электронно-вычислительные

машины рассчитали несколько сотен вариантов структуры будущего

энергетического баланса . Были найдены принципиальные решения,

определившие стратегию развития энергетики на грядущие

десятилетия. Хотя в основе энергетики ближайшего будущего по-прежнему

останется теплоэнергетика на не возобновляемых ресурсах, структура ее

изменится. Должно сократиться использование нефти. Существенно возрастет

производство электроэнергии на атомных электростанциях. Начнется

использование пока еще не тронутых гигантских запасов дешевых углей,

например, в Кузнецком, Канс-ко-Ачинском, Экибаcтузском бассейнах. Широко

будет применяться природный газ ( запасы которого в стране намного

превосходят запасы в других странах). Энергетическая программа -

основа техники и экономики в канун 21 века. Но ученые заглядывают

и вперед, за пределы сроков, установленных Энергетической программой. На

пороге 21 века, и они трезво отдают себе отсчет в реальностях третьего

тысячелетия. К сожалению, запасы нефти, газа, угля отнюдь не бесконечны.

Природе, чтобы создать эти запасы, потребовались миллионы лет,

израсходованы они будут за сотни . Сегодня в мире стали всерьез задумываться

над тем, как не допустить хищнического разграбления земных богатств. Ведь

лишь при этом условии запасов топлива может хватить на века. К сожалению,

многие нефтедобывающие страны живут сегодняшним днем. Они нещадно

расходуют подаренные им природой нефтяные запасы. Сейчас многие из этих

стран, особенно в районе Персидского залива, буквально купаются в деньгах,

не задумываясь, что через несколько десятков лет эти запасы иссякнут. Что же

произойдет тогда, а это рано или поздно случится, когда месторождения нефти

и газа будут исчерпаны? Вероятность скорого истощения мировых запасов

топлива , а также ухудшение экологической ситуации в мире, (переработка

нефти и довольно частые аварии во время ее транспортировки представляют

реальную угрозу для окружающей среды) заставили задуматься о других

видах топлива, способных заменить нефть и газ. Сейчас в мире все больше

ученых инженеров занимаются поисками новых, нетрадиционных

источников которые могли бы взять на себя хотя бы часть забот по

снабжению человечества энергией. Нетрадиционные возобновляемые

источники энергии включают солнечную, ветровую, геотермальную

энергию, биомассу и энергию Мирового океана.

ЭНЕРГИЯ СОЛНЦА .

В последнее время интерес к проблеме использования солнечной энергии резко

возрос, и хотя этот источник также относится к возобновляемым, внимание,

уделяемое ему во всем мире, заставляет нас рассмотреть его возможности

отдельно. Потенциальные возможности энергетики, основанной на

использовании непосредственно солнечного излучения, чрезвычайно велики.

Заметим, что использование всего лишь 0.0125 % этого количества энергии

Солнца могло бы обеспечить все сегодняшние потребности мировой энергетики,

а использование 0.5 % - полностью покрыть потребности на перспективу. К

сожалению, вряд ли когда-нибудь эти огромные потенциальные ресурсы удастся

реализовать в больших масштабах. Одним из наиболее серьезных препятствий

такой реализации является низкая интенсивность солнечного излучения. Даже

при наилучших атмосферных условиях ( южные широты, чистое небо ) плотность

потока солнечного излучения составляет не более 250 Вт/м2. По- этому, чтобы

коллекторы солнечного излучения "собирали" за год энергию, необходимую для

удовлетворения всех потребностей человечества нужно разместить их на

территории 130 000 км2 ! Необходимость использовать коллекторы огромных

размеров, кроме того, влечет за собой значительные материальные затраты.

Простейший коллектор солнечного излучения представляет собой зачерненный

металлический ( как правило, алюминиевый ) лист, внутри которого

располагаются трубы с циркулирующей в ней жидкостью. Нагретая за счет

солнечной энергии, поглощенной коллектором, жидкость поступает для

непосредственного использования. Согласно расчетам изготовление коллекторов

солнечного излучения площадью 1 км2, требует примерно 10^4 тонн алюминия.

Доказанные же на сегодня мировые запасы этого металла оцениваются в 1.17*10^9

тонн. Из написанного ясно, что существуют разные факторы, ограничивающие

мощность солнечной энергетики. Предположим, что в будущем для изготовления

коллекторов станет возможным применять не только алюминий, но и другие

материалы. Изменится ли ситуация в этом случае ? Будем исходить из того,

что на отдельной фазе развития энергетики ( после 2100 года ) все мировые

потребности в энергии будут удовлетворяться за счет солнечной энергии. В

рамках этой модели можно оценить, что в этом случае потребуется "собирать"

солнечную энергию на площади от 1*10^6 до 3*10^6 км2. В то же время общая

площадь пахотных земель в мире составляет сегодня 13*10^6 км2.Солнечная

энергетика относится к наиболее материалоемким видам производства энергии.

Крупномасштабное использование солнечной энергии влечет за собой гигантское

увеличение потребности в материалах, а следовательно, и в трудовых ресурсах

для добычи сырья, его обогащения, получения материалов, изготовление

гелиостатов, коллекторов, другой аппаратуры, их перевозки. Подсчеты

показывают, что для производства 1 МВт* год электрической энергии с

помощью солнечной энергетики потребуется затратить от 10 000 до 40 000

человеко-часов. В традиционной энергетике на органическом топливе этот

показатель составляет 200-500 человеко-часов. Пока еще электрическая энергия,

рожденная солнечными лучами, обходится намного дороже, чем получаемая

традиционными способами. Ученые надеются, что эксперименты, которые они

проведут на опытных установках и станциях, помогут решить не только

технические, но и экономические проблемы.

Первые попытки использования солнечной энергии на коммерческой основе

относятся к 80-м годам нашего столетия. Крупнейших успехов в этой области

добилась фирма Loose Industries (США). Ею в декабре 1989 года введена в

эксплуатацию солнечно-газовая станция мощностью 80 МВт. Здесь же, в

Калифорнии, в 1994 году введено еще 480 МВт электрической мощности, причем,

стоимость 1 кВт/ч энергии – 7-8 центов. Это ниже, чем на традиционных

станциях. В ночные часы и зимой энергию дает, в основном, газ, а летом и в

дневные часы – солнце. Электростанция в Калифорнии продемонстрировала, что

газ и солнце, как основные источники энергии ближайшего будущего, способны

эффективно дополнять друг друга. Поэтому не случаен вывод, что в качестве

партнера солнечной энергии должны выступать различные виды жидкого или

газообразного топлива. Наиболее вероятной «кандидатурой» является водород.

Его получение с использованием солнечной энергии, например, путем

электролиза воды может быть достаточно дешевым, а сам газ, обладающий

высокой теплотворной способностью, легко транспортировать и длительно

хранить. Отсюда вывод: наиболее экономичная возможность использования

солнечной энергии, которая просматривается сегодня – направлять ее для

получения вторичных видов энергии в солнечных районах земного шара.

Полученное жидкое или газообразное топливо можно будет перекачивать по

трубопроводам или перевозить танкерами в другие районы. Быстрое развитие

гелиоэнергетики стало возможным благодаря снижению стоимости

фотоэлектрических преобразователей в расчете на 1 Вт установленной мощности

с 1000 долларов в 1970 году до 3-5 долларов в 1997 году и повышению их КПД

с 5 до18%. Уменьшение стоимости солнечного ватта до 50 центов позволит

гелиоустановкам конкурировать с другими автономными источниками энергии,

например, с дизельэлектростанциями.

ГЕЛИОУСТАНОВКИ НА ШИРОТЕ 60°

Одним из лидеров практического использования энергии Солнца стала Швейцария.

Здесь построено примерно 2600 гелиоустановок на кремниевых

фотопреобразователях мощностью от 1 до 1000 кВт и солнечных коллекторных

устройств для получения тепловой энергии. Программа, получившая наименование

«Солар-91» и осуществляемая под лозунгом «За энергонезависимую Швейцарию!»,

вносит заметный вклад в решение экологических проблем и энергетическую

независимость страны импортирующей сегодня более 70 процентов энергии.

Программа «Солар-91» осуществляется практически без поддержки

государственного бюджета, в основном, за счет добровольных усилий и средств

отдельных граждан, предпринимателей и муниципалитетов. К 2000-му году она

предусматривает довести количество гелиоустановок до 3000. Гелиоустановку

на кремниевых фотопреобразователях, чаще всего мощностью 2-3 кВт, монтируют

на крышах и фасадах зданий. Она занимает примерно 20-30 квадратных метров.

Такая установка вырабатывает в год в среднем 2000 кВт/ч электроэнергии, что

достаточно для обеспечения бытовых нужд среднего швейцарского дома и зарядки

бортовых аккумуляторов электромобиля. Дневной избыток энергии в летнюю пору

направляют в электрическую сеть общего пользования. Зимой же, особенно в

ночные часы, энергия может быть бесплатно возвращена владельцу

гелиоустановки.

Крупные фирмы монтируют на крышах производственных корпусов гелиостанции

мощностью до 300 кВт. Одна такая станция может покрыть потребности

предприятия в энергии на 50-70%.

В районах альпийского высокогорья, где нерентабельно прокладывать линии

электропередач, строятся автономные гелиоустановки с аккумуляторами.

Опыт эксплуатации свидетельствует, что Солнце уже в состоянии обеспечить

энергопотребности, по меньшей мере, всех жилых зданий в стране.

Гелиоустановки, располагаясь на крышах и стенах зданий, на шумозащитных

ограждениях автодорог, на транспортных и промышленных сооружениях не требуют

для размещения дорогостоящей сельскохозяйственной или городской территории.

Автономная солнечная установка у поселка Гримзель дает электроэнергию для

круглосуточного освещения автодорожного тоннеля. Вблизи города Шур солнечные

панели, смонтированные на 700-метровом участке шумозащитного ограждения,

ежегодно дают 100 кВт электроэнергии. Солнечные панели мощностью 320 кВт,

установленные по заказу фирмы Biral на крыше ее производственного корпуса в

Мюнзингене, почти полностью покрывают технологические потребности

предприятия в тепле и электроэнергии.

Современная концепция использования солнечной энергии наиболее полно

выражена при строительстве корпусов завода оконного стекла в Арисдорфе, где

солнечным панелям общей мощностью 50 кВт еще при проектировании была

отведена дополнительная роль элементов перекрытия и оформления фасада.

КПД кремниевых фотопреобразователей при сильном нагреве заметно снижается и,

поэтому, под солнечными панелями проложены вентиляционные трубопроводы для

прокачки наружного воздуха. Нагретый воздух работает как теплоноситель

коллекторных устройств. Темно-синие, искрящиеся на солнце фотопреобразователи

на южном и западном фасадах административного корпуса, отдавая в сеть 9 кВт

электроэнергии, выполняют роль декоративной облицовки .

ГЕЛИОМОБИЛЬ СЕГОДНЯ

Один из крупных разделов программы «Солар-91» – развитие транспортных

средств использующих солнечную энергию, так как автотранспорт «съедает»

четверть энергетических ресурсов необходимых стране. Ежегодно в Швейцарии

проводится международное ралли солнцемобилей «Тур де сол». Трасса ралли,

протяженностью 644 километра, проложена по дорогам северо-западной Швейцарии

и Австрии. Гонки состоят из 6 однодневных этапов, длина каждого – от 80 до

150 километров.

Швейцарские граждане возлагают большие надежды на децентрализованное

производство электрической и тепловой энергии собственными гелиоустановками.

Это отвечает независимому и самостоятельному швейцарскому характеру, чувству

цивилизованного собственника, не жалеющего средств ради чистоты горного

воздуха, воды и земли. Наличие персональных гелиостанций стимулирует

развитие в стране электроники и электротехники, приборостроения, технологии

новых материалов и других наукоемких отраслей.

В июне 1985 года Урс Мунтвайлер, 27-летний инженер из Берна, провел по

Дорогам Европы первое многодневное ралли легких электромобилей,

оборудованных фотопреобразователями и использующих для движения солнечную

энергию. В нем участвовало несколько швейцарских самодельщиков, восседавших

в «поставленных на колеса ящиках из-под мыла» с прикрученными к ним сверху

солнечными панелями. Во всем мире тогда едва ли можно было насчитать с

десяток гелиомобилей.

Прошло четыре года. «Тур де сол» превратился в неофициальный чемпионат мира.

В пятом «солнечном ралли», состоявшемся в 1989 году, участвовало свыше 100

представителей из ФРГ, Франции, Англии, Австрии, США и других стран. Тем не

менее, больше половины гелиомобилей принадлежало попрежнему швейцарским

первопроходцам.

В течение последующих пяти лет появилось понятие серийный гелиомобиль.

Гелиомобиль считается серийным, если фирма-изготовитель продала не менее 10-

ти образцов и они имеют сертификат, разрешающий движение по дорогам общего

пользования.

ПРЕОБРАЗОВАТЕЛИ СОЛНЕЧНОЙ ЭНЕРГИИ

Существуют и другие направления в освоении солнечной энергии. Это, прежде

всего, использование фотосинтезирующей способности растений. Уже созданы и

успешно работают, правда пока в лабораторных условиях, фотобиохимические

системы, где энергия кванта света используется для переноса электронов. Они

являются прообразом эффективных преобразователей будущего, использующих

принципы естественного фотосинтеза.

Решая вопросы «экономичности» солнечной энергетики, нельзя впадать в

распространенное заблуждение: сравнивать дорогостоящую, но очень молодую

технологию преобразования энергии Солнца в электричество с помощью

фотоэлементов, с дешевой, но «грязной» технологией использования нефти и

газа. Экономичность этого нового вида энергетических ресурсов должна

сравниваться с теми видами энергии, которые будут в тех же масштабах

использоваться в будущем.

Расчеты показывают, что стоимость широкого производства синтетического

жидкого топлива с помощью солнечной энергии будет равняться 60 долларам за

баррель. Для сравнения отметим, что сегодня стоимость барреля нефти из

района Персидского залива составляет 35 долларов.

Интенсивность солнечного света на уровне моря составляет 1-3 кВт на

квадратный метр. КПД лучших солнечных батарей составляет 12-18 процентов. С

учетом КПД преобразование энергии солнечных лучей с помощью

фотопреобразователей позволяет получить с одного квадратного метра не более

1/2 кВт мощности.

Опыт использования солнечной энергии в умеренных широтах показывает, что

энергию солнца выгоднее непосредственно аккумулировать и использовать в виде

тепла. Разработаны проектные предложения для Аляски и севера Канады.

Природно-климатические условия этих регионов сопоставимы с условиями средней

полосы нашей страны. Существует два основных направления в развитии

солнечной энергетики: решение глобального вопроса снабжения энергией и

создание солнечных преобразователей, рассчитанных на выполнение конкретных

локальных задач. Эти преобразователи, в свою очередь, также делятся на две

группы; высокотемпературные и низкотемпературные .

В преобразователях первого типа солнечные лучи концентрируются на небольшом

участке, температура которого поднимется до 3000°С. Такие установки уже

существуют. Они используются, например, для плавки металлов (см. рис. 1.)

Рис.1.Высокотемпературнвй гелиостат

Реферат: Нетрадиционные возобновимые источники энергии

Самая многочисленная часть солнечных преобразователей работает при гораздо

меньших температурах – порядка 100-200°С. С их помощью подогревают воду,

обессоливают ее, поднимают из колодцев. В солнечных кухнях готовят пищу.

Сконцентрированным солнечным теплом сушат овощи, фрукты и даже замораживают

продукты. Энергию солнца можно аккумулировать днем для обогрева домов и

теплиц в ночное время.

Солнечные установки практически не требуют эксплуатационных расходов, не

нуждаются в ремонте и требуют затрат лишь на их сооружение и поддержание в

чистоте. Работать они могут бесконечно.

КОНЦЕНТРАТОРЫ СОЛНЕЧНОГО СВЕТА

С детства многие помнят что с помощью собирательной линзы от солнечного

света можно зажечь бумагу. В промышленных установках линзы не используются:

они тяжелы, дороги и трудны в изготовлении.

Сфокусировать солнечные лучи можно и с помощью вогнутого зеркала. Оно

является основной частью гелиоконцентратора, прибора, в котором параллельные

солнечные лучи собираются с помощью вогнутого зеркала. Если в фокус зеркала

поместить трубу с водой, то она нагреется. Таков принцип действия солнечных

преобразователей прямого действия.

Наиболее эффективно их можно использовать в южных широтах, но и в средней

полосе они находят применение. Зеркала в установках используются либо

традиционные – стеклянные, либо из полированного алюминия. Наиболее

эффективные концентраторы солнечного излучения (рис. 2) имеют форму:

1.цилиндрического параболоида (а);

2.параболоида вращения (б);

3.плоско-линейной линзы Френеля (в).

Реферат: Нетрадиционные возобновимые источники энергии Реферат: Нетрадиционные возобновимые источники энергии Реферат: Нетрадиционные возобновимые источники энергии

Рис. 2. Формы концентраторов солнечной энергии

Фирма Loose Industries на солнечно-газовой электростанции в Калифорнии

использует систему параболо-цилиндрических длинных отражателей в виде

желоба. В его фокусе проходит труба с теплоносителем – дифенилом,

нагреваемым до 350°С. Желоб поворачивается для слежения за солнцем только

вокруг одной оси (а не двух, как плоские гелиостаты). Это позволило упростить

систему слежения за солнцем. Солнечная энергия может непосредственно

преобразовываться в механическую. Для этого используется двигатель

Стирлинга. Если в фокусе параболического зеркала диаметром 1,5 м установить

динамический преобразователь, работающий по циклу Стирлинга, получаемой

мощности (1 кВт) достаточно, чтобы поднимать с глубины 20 метров 2 м3 воды в

час.

В реальных гелиосистемах плоско-линейная линза Френеля используется редко из-

за ее высокой стоимости.

Рис.3. Солнечный водонагреватель

Реферат: Нетрадиционные возобновимые источники энергии

Водонагреватель Водонагреватель предназначен для снабжения

горячей водой, в основном, индивидуальных хозяйств. Устройство состоит из

короба со змеевиком, бака холодной воды, бака-аккумулятора и труб. Короб

стационарно устанавливается под углом 30-50° с ориентацией на южную сторону.

Холодная, более тяжелая, вода постоянно поступает в нижнюю часть короба, там

она нагревается и, вытесненная холодной водой, поступает в бак-аккумулятор. Она

может быть использована для отопления, для душа либо для других бытовых нужд.

Дневная производительность на широте 50° примерно равна 2 кВт/ч с

квадратного метра. Температура воды в баке-аккумуляторе достигает 60-70°.

КПД установки – 40%.

Тепловые концентраторы Каждый, кто хоть раз бывал в теплицах,

знает, как резко отличаются условия внутри нее от окружающих: Температура в

ней выше . Солнечные лучи почти беспрепятственно проходят сквозь прозрачное

покрытие и нагревают почву, растения, стены, конструкцию крыши. В обратном

направлении тепло рассеивается мало из-за повышенной концентрации углекислого

газа. По сходному принципу работают и тепловые концентраторы.

Это – деревянные, металлические, или пластиковые короба, с одной стороны

закрытые одинарным или двойным стеклом. Внутрь короба для максимального

поглощения солнечных лучей вставляют волнистый металлический лист,

окрашенный в черный цвет. В коробе нагревается воздух или вода, которые

периодически или постоянно отбираются оттуда с помощью вентилятора или

насоса.

ЖИЛОЙ ДОМ С СОЛНЕЧНЫМ ОТОПЛЕНИЕМ

Среднее за год значение суммарной солнечной радиации на широте 55°,

поступающей в сутки на 20 м 2 горизонтальной поверхности, составляет 50-60

кВт/ч. Это соответствует затратам энергии на отопление дома площадью 60 м2 .

Для условий эксплуатации сезонно обитаемого жилища средней полосы наиболее

подходящей является воздушная система теплоснабжения. Воздух нагревается в

солнечном коллекторе и по воздуховодам подается в помещение. Удобства

применения воздушного теплоносителя по сравнению с жидкостным очевидны:

- нет опасности, что система замерзнет;

-нет необходимости в трубах и кранах;

- простота и дешевизна.

Недостаток – невысокая теплоемкость воздуха.

Конструктивно коллектор представляет собой ряд застекленных вертикальных

коробов, внутренняя поверхность которых зачернена матовой краской, не дающей

запаха при нагреве. Ширина короба около 60 см. В части расположения

солнечного коллектора на доме предпочтение отдается вертикальному варианту.

Он много проще в строительстве и дальнейшем обслуживании. По сравнению с

наклонным коллектором (например, занимающим часть крыши), не требуется

уплотнения от воды, отпадает проблема снеговой нагрузки, с вертикальных

стекол легко смыть пыль.

Плоский коллектор, помимо прямой солнечной радиации, воспринимает рассеянную

и отраженную радиацию: в пасмурную погоду, при легкой облачности, словом, в

тех условиях, какие мы реально имеем в средней полосе. Плоский коллектор не

создает высокопотенциальной теплоты, как концентрирующий коллектор, но для

конвекционного отопления этого и не требуется, здесь достаточно иметь

низкопотенциальную теплоту. Солнечный коллектор располагается на фасаде,

ориентированном на юг (допустимо отклонение до 30° на восток или на запад) .

Неравномерность солнечной радиации в течение дня, а также желание обогревать

дом ночью и в пасмурный день диктует необходимость устройства теплового

аккумулятора. Днем он накапливает тепловую энергию, а ночью отдает. Для

работы с воздушным коллектором наиболее рациональным считается гравийно-

галечный аккумулятор. Он дешев, прост в строительстве. Гравийную засыпку

можно разместить в теплоизолированной заглубленной цокольной части дома.

Теплый воздух нагнетается в аккумулятор с помощью вентилятора.

Для дома, площадью 60 м 2 , объем аккумулятора составляет от 3 до 6 м3 .

Разброс определяется качеством исполнения элементов гелиосистемы,

теплоизоляцией, а также режимом солнечной радиации в конкретной местности.

Система солнечного теплоснабжения дома работает в четырех режимах

(рис. 4. а-г):

– отопление и аккумулирование тепловой энергии (а);

– отопление от аккумулятора (б);

– аккумулирование тепловой энергии (в);

– отопление от коллектора (г).

В холодные солнечные дни нагретый в коллекторе воздух поднимается и через

отверстия у потолка поступает в помещения. Циркуляция воздуха идет за счет

естественной конвекции. В ясные теплые дни горячий воздух забирается из

верхней зоны коллектора и с помощью вентилятора прокачивается через гравий,

заряжая тепловой аккумулятор. Для ночного отопления и на случай пасмурной

погоды воздух из помещения прогоняется через аккумулятор и возвращается в

комнаты подогретый.

В средней полосе гелиосистема лишь частично обеспечивает потребности

отопления. Опыт эксплуатации показывает, что сезонная экономия топлива за

счет использования солнечной энергии достигает 60%.

Реферат: Нетрадиционные возобновимые источники энергии Реферат: Нетрадиционные возобновимые источники энергии Реферат: Нетрадиционные возобновимые источники энергии

Реферат: Нетрадиционные возобновимые источники энергии Рис. 4. Солнечный дом

ВЕТРОВАЯ ЭНЕРГИЯ.

Огромна энергия движущихся воздушных масс. Запасы энергии ветра более чем в

сто раз превышают запасы гидроэнергии всех рек планеты. Постоянно и повсюду

на земле дуют ветры- от легкого ветерка, несущего желанную прохладу в летний

зной, до могучих ураганов, приносящих неисчислимый урон и разрушения. Всегда

неспокоен воздушный океан, на дне которого мы живем. Ветры, дующие на

просторах нашей страны, могли бы легко удовлетворить все ее потребности в

электроэнергии! Климатические условия позволяют развивать ветроэнергетику

на огромной территории от наших западных границ до берегов Енисея. Богаты

энергией ветра северные районы страны вдоль побережья Северного Ледовитого

океана, где она особенно необходима мужественным людям, обживающим эти

богатейшие края. Почему же столь обильный, доступный да и экологически

чистый источник энергии так слабо используется? В наши дни двигатели,

использующие ветер, покрывают всего одну тысячную мировых потребностей в

энергии. Техника 20 века открыла совершенно новые возможности для

ветроэнергетики, задача которой стала другой -получение электроэнергии. В

начале века Н.Е. Жуковский разработал теорию ветродвигателя, на основе

которой могли быть созданы высокопроизводительные установки, способные

получать энергию от самого слабого ветерка. Появилось множество проектов

ветроагрегатов, несравненно более совершенных, чем старые ветряные мельницы.

В новых проектах используются достижения многих отраслей знания. В наши дни

к созданию конструкций ветроколеса - сердца любой ветроэнергетической

установки- привлекаются специалисты-самолетостроители, умеющие выбрать

наиболее целесообразный профиль лопасти, исследовать его в аэродинамической

трубе. Усилиями ученых и инженеров созданы самые разнообразные конструкции

современных ветровых установок.

Первой лопастной машиной, использовавшей энергию ветра, был парус. Парус и

ветродвигатель кроме одного источника энергии объединяет один и тот же

используемый принцип. Исследования Ю. С. Крючкова показали, что парус можно

представить в виде ветродвигателя с бесконечным диаметром колеса. Парус

является наиболее совершенной лопастной машиной, с наивысшим коэффициентом

полезного действия, которая непосредственно использует энергию ветра для

движения.

Рис.5.Ветродвигатель каруснльного типа

Реферат: Нетрадиционные возобновимые источники энергии

Ветроэнергетика, использующая ветроколеса и ветрокарусели (двигатели

карусельного типа см. рис. 5.), возрождается сейчас, прежде всего, в

наземных установках.В США уже построены и эксплуатируются коммерческие

установки. Проекты наполовину финансируются из государственного бюджета.

Вторую половину инвестируют будущие потребители экологически чистой энергии.

Еще в 1714 году француз Дю Квит предложил использовать ветродвигатель в

качестве движителя для перемещения по воде. Пятилопастное ветроколесо,

установленное на треноге, должно было приводить в движение гребные колеса.

Идея так и осталась на бумаге, хотя понятно, что ветер произвольного

направления может двигать судно в любом направлении .

Первые разработки теории ветродвигателя относятся к 1918 г. В. Залевский

заинтересовался ветряками и авиацией одновременно. Он начал создавать полную

теорию ветряной мельницы и вывел несколько теоретических положений, которым

должна отвечать ветроустановка.

В начале ХХ века интерес к воздушным винтам и ветроколесам не был обособлен

от общих тенденций времени – использовать ветер, где это только возможно.

Первоначально наибольшее распространение ветроустановки получили в сельском

хозяйстве. Воздушный винт использовали для привода судовых механизмов. На

всемирно известном «Фраме» («Фрам» [фр. frum вперед] – исследовательское

судно Ф. Нансена, исследователя Арктики ) он вращал динамомашину. На

парусниках ветряки приводили в движение насосы и якорные механизмы.

В России к началу нынешнего века вращалось около 2500 тысяч ветряков общей

мощностью миллион киловатт. После 1917 года мельницы остались без хозяев и

постепенно разрушились. Правда, делались попытки использовать энергию ветра

уже на научной и государственной основе. В 1931 году вблизи Ялты была

построена крупнейшая по тем временам ветроэнергетическая установка

мощностью 100 кВт, а позднее разработан проект агрегата на 5000 кВт. Но

реализовать его не удалось, так как Институт ветроэнергетики, занимавшийся

этой проблемой, был закрыт.

Сложившаяся ситуация отнюдь не обусловливалась местным головотяпством. Такова

была общемировая тенденция. В США к 1940 году построили ветроагрегат

мощностью в 1250 кВт. К концу войны одна из его лопастей получила

повреждение. Ее даже не стали ремонтировать – экономисты подсчитали, что

выгодней использовать обычную дизельную электростанцию. Дальнейшие

исследования этой установки прекратились, а ее создатель и владелец П.

Путнэм изложил свой горестный опыт в прекрасной книге «Энергия ветра»,

которая не потеряла до сих пор своей актуальности.

Неудавшиеся попытки использовать энергию ветра в крупномасштабной энергетике

сороковых годов не были случайны. Нефть оставалась сравнительно дешевой,

резко снизились удельные капитальные вложения на крупных тепловых

электростанциях, освоение гидроэнергии, как тогда казалось, гарантирует и

низкие цены и удовлетворительную экологическую чистоту.

Существенным недостатком энергии ветра является ее изменчивость во времени,

но его можно скомпенсировать за счет расположения ветроагрегатов. Если в

условиях полной автономии объединить несколько десятков крупных

ветроагрегатов, то средняя их мощность будет постоянной. При наличии других

источников энергии ветрогенератор может дополнять существующие. И, наконец,

от ветродвигателя можно непосредственно получать механическую энергию.

ВЕТЕР

Ветер дует везде – на суше и на море. Человек не сразу понял, что перемещение

воздушных масс связано с неравномерным изменением температуры и вращением

земли,

но это не помешало нашим предкам использовать ветер для мореплавания.

Глобальные ветры

К глобальным ветрам относятся пассаты и западный ветер.

Пассаты образуются в результате нагрева экваториальной части земли. Нагретый

воздух поднимается вверх, увлекая за собой воздушные массы с севера и юга.

Вращение земли отклоняет потоки воздуха. В результате устанавливаются дующие

круглый год с постоянной силой северо-восточный пассат в северном полушарии и

юго-восточный – в южном. Пассаты дуют в приэкваториальной области,

заключенной между 25 и 30° северной и южной широтами соответственно. В

северном полушарии пассаты охватывают 11% поверхности океанов, а в южной –

20%. Сила пассатного ветра обычно составляет 2-3 балла. Западный ветер дует

круглый год с запада на восток в полосе от 40 до 60° южной широты вдоль

кромки дрейфующих льдов Антарктиды. Это самый сильный постоянный ветер. Его

сила достигает 8-10 баллов и редко бывает менее 5 баллов.

В глубине материка нет постоянного направления ветра. Так как разные участки

суши в разное время года нагреваются по-разному можно говорить только о

преимущественном сезонном направлении ветра. Кроме того, на разной высоте

ветер ведет себя по-разному, а для высот до 50 метров характерны «рыскающие»

потоки.

Потенциал атмосферы можно вычислить зная ее массу и скорость рассеяния

энергии. Для приземного слоя толщиной в 500 метров энергия ветра,

превращающаяся в тепло, составляет примерно 82 триллиона киловатт-часов в

год. Конечно, всю ее использовать невозможно, в частности, по той причине,

что часто поставленные ветряки будут затенять друг друга. В то же время

отобранная у ветра энергия, в конечном счете, вновь превратится в тепло.

Среднегодовые скорости воздушных потоков на стометровой высоте превышают 7

м/с. Если выйти на высоту в 100 метров, используя подходящую естественную

возвышенность, то везде можно ставить эффективный ветроагрегат. На рис. 6

показаны области энергии среднегодовых потоков ветра Европейской части

стран СНГ. Если взять только нижний 100-метровый слой и поставить установку

на 100 квадратных километров, то при установленной мощности около двух

миллиардов киловатт можно выработать за год 5 триллионов киловатт-часов, что

в 2 раза больше гидроэнергетического потенциала стран СНГ.

Местные ветры

Первыми для плавания использовались местные ветры. К ним относятся бризы. (

Бриз [фр. brise] – свежий ветер.) Бризы – это легкие ветры, окаймляющие

берега материков и больших островов, вызываемые суточным колебанием

температуры. Их периодичность обусловлена различием температуры суши и моря

днем и ночью. Днем суша нагревается быстрее и сильнее, чем море.

Теплый воздух поднимается над береговой полосой, а на его место устремляется

прохладный воздух с моря – морской бриз. Ночью берег охлаждается быстрее и

сильнее, чем море, поэтому теплый воздух поднимается над морем, а его

замещает холодный воздух с суши – береговой бриз.

Вторыми, постоянно дующими ветрами, являются муссоны.(Муссон [арабск. мавсим] –

время года) Эти ветры дуют в Индийском океане и связаны с сезонным изменением

температуры материка и океана. Летом солнечные лучи сильнее нагревают сушу и

ветер дует с моря на сушу. Зимой муссон дует с суши на море. Вращение земли

вызывает появление сил Кориолиса, которые отклоняют муссоны вправо. Поэтому

летом дуют юго-западные муссоны, а зимой – северовосточные. Муссоны достигают

большой силы и вызывают в Индийском океане соответствующие местным ветрам

поверхностные течения. .

Реферат: Нетрадиционные возобновимые источники энергии Рис.6. Среднегодовые потоки энергии ветра

на стометровой высоте

УПРЯЖЬ ДЛЯ ВЕТРА

Принцип действия всех ветродвигателей один: под напором ветра вращается

ветроколесо с лопастями, передавая крутящий момент через систему передач

валу генератора, вырабатывающего электроэнергию, водяному насосу. Чем больше

диаметр ветроколеса, тем больший воздушный поток оно захватывает и тем

больше энергии вырабатывает агрегат.

Принципиальная простота дает здесь исключительный простор для

конструкторского творчества, но только неопытному взгляду ветроагрегат

представляется простой конструкцией.

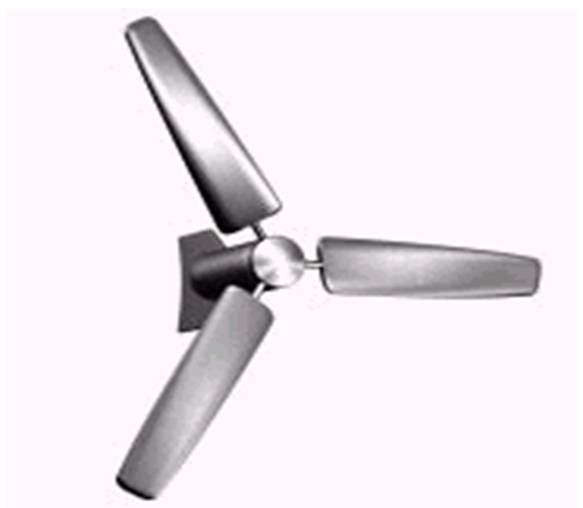

Рис.7. Крыльчатый ветродвигатпель

Реферат: Нетрадиционные возобновимые источники энергии

Традиционная компоновка ветряков – с горизонтальной осью вращения (рис.7) –

неплохое решение для агрегатов малых размеров и мощностей. Когда же размахи

лопастей выросли, такая компоновка оказалась неэффективной, так как на разной

высоте ветер дует в разные стороны. В этом случае не только не удается

оптимально ориентировать агрегат по ветру, но и возникает опасность

разрушения лопастей.

Кроме того, концы лопастей крупной установки двигаясь с большой скоростью

создают шум. Однако главное препятствие на пути использовании энергии ветра

все же экономическая – мощность агрегата остается небольшой и доля затрат на

его эксплуатацию оказывается значительной. В итоге себестоимость энергии не

позволяет ветрякам с горизонтальной осью оказывать реальную конкуренцию

традиционным источникам энергии.

По прогнозам фирмы Боинг (США) на текущее столетие – длина лопастей

крыльчатых ветродвигателей не превысит 60 метров, что позволит создать

ветроагрегаты традиционной компоновки мощностью 7 М7Вт. Сегодня самые крупные

из них – вдвое «слабее». В большой ветроэнергетике только при массовом

строительстве можно рассчитывать на то, что цена киловатт-часа снизится до

десяти центов.

Маломощные агрегаты могут вырабатывать энергию примерно втрое более дорогую.

Для сравнения отметим, что серийно выпускавшийся в 1991 году НПО «Ветроэн»

крыльчатый ветродвигатель, имел размах лопастей 6 метров и мощность 4 кВт.

Его киловатт-час обходился в 8...10 копеек.

Типы ветродвигателей

Большинство типов ветродвигателей известны так давно, что история умалчивает

имена их изобретателей. Основные разновидности ветроагрегатов изображены на

рис. 8. Они делятся на две группы:

1.ветродвигатели с горизонтальной осью вращения (крыльчатые) (2-5);

2.ветродвигатели с вертикальной осью вращения (карусельные: лопастные (1) и

ортогональные (6)).

Типы крыльчатых ветродвигателей отличаются только количеством лопастей.

Реферат: Нетрадиционные возобновимые источники энергии

Рис8 Типы ветродвигателей

Крыльчатые

Для крыльчатых ветродвигателей, наибольшая эффективность которых достигается

при действии потока воздуха перпендикулярно к плоскости вращения

лопастейкрыльев, требуется устройство автоматического поворота оси вращения.

С этой целью применяют крыло-стабилизатор. Карусельные ветродвигатели

обладают тем преимуществом, что могут работать при любом направлении ветра не

изменяя своего положения.

Коэффициент использования энергии ветра (см. рис. 9.) у крыльчатых

ветродвигателей намного выше чем у карусельных . В то же время, у

карусельных – намного больше момент вращения. Он максимален для карусельных

лопастных агрегатов при нулевой относительной скорости ветра.

Распространение крыльчатых ветроагрегатов объясняется величиной скорости их

вращения. Они могут непосредственно соединяться с генератором электрического

тока без мультипликатора. Скорость вращения крыльчатых ветродвигателей

обратно пропорциональна количеству крыльев, поэтому агрегаты с количеством

лопастей больше трех практически не используются.

Реферат: Нетрадиционные возобновимые источники энергии Реферат: Нетрадиционные возобновимые источники энергии

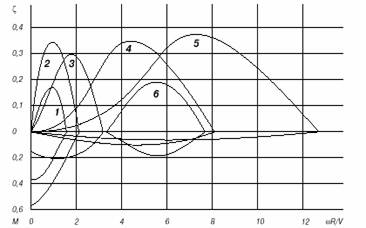

Рис. 9. Коэффициенты использования

Рис.10. Однолопастной карусельный

энергии ветра и вращающие моменты

двигатель

различных типов ветродвигателей

Карусельные

Различие в аэродинамике дает карусельным установкам преимущество в сравнении

Страницы: 1, 2


© 2007
Использовании материалов
запрещено.
